Завдання
Повторити арочну геометрію будівлі без грубих стиків і випадкових змін радіуса.
Нестандартна геометрія
Арочне скління
Україна
Індивідуальні віконні конструкції
Індивідуальні віконні конструкції
Локація
Україна
Тип проєкту
Нестандартна геометрія
Рішення
Індивідуальні арочні вікна
Система / платформа
Алюмінієві конструкції
ІСТОРІЯ ПРОЄКТУ
Архітектура спочатку.
Арка виглядає декоративно тільки після завершення монтажу. До цього це набір точних радіусів, хордових розмірів, шаблонів і точок, які мають збігтися між будівельним прорізом, профілем та склом.
У прямокутному вікні помилку часто можна побачити рулеткою. У криволінійній конструкції одна неправильна точка змінює всю геометрію. Тому до виробництва важливо перевірити форму отвору, спосіб поділу конструкції та те, як відкривні елементи працюватимуть усередині заданого контуру.
КЕЙС
Що перевіряється до виробництва
01
Реальна геометрія прорізу
Арочний отвір не варто вважати ідеальним за кресленням. Контрольні точки та шаблон дають більше інформації, ніж один номінальний радіус.
02
Поділ конструкції

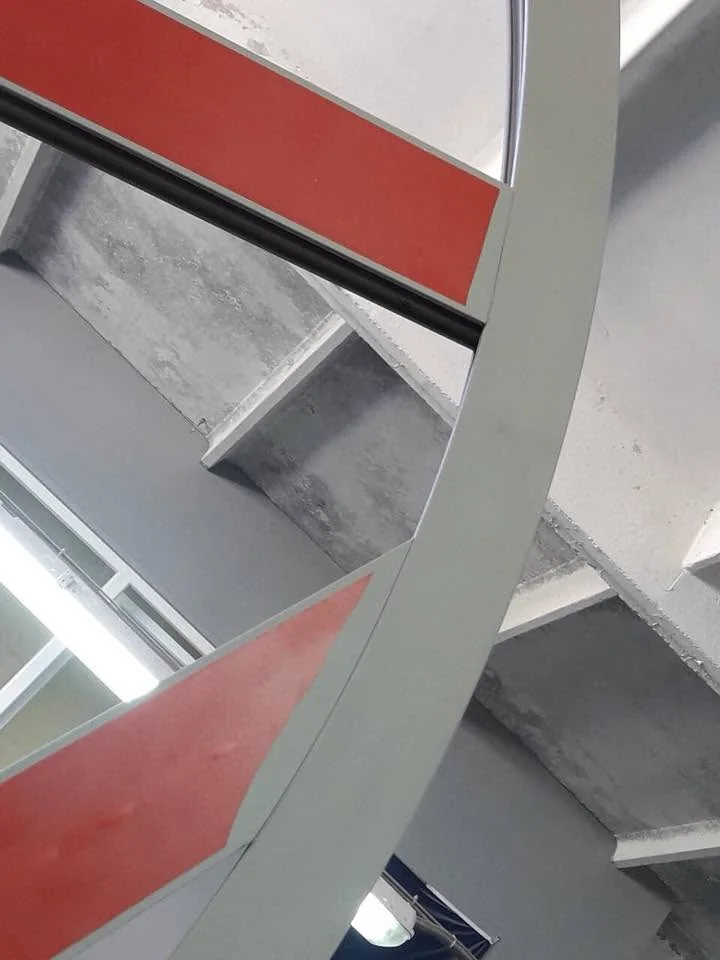

Сегментація повинна виглядати природно на фасаді й одночасно залишати технологічно реальні розміри профілів, скла та з’єднань.
03

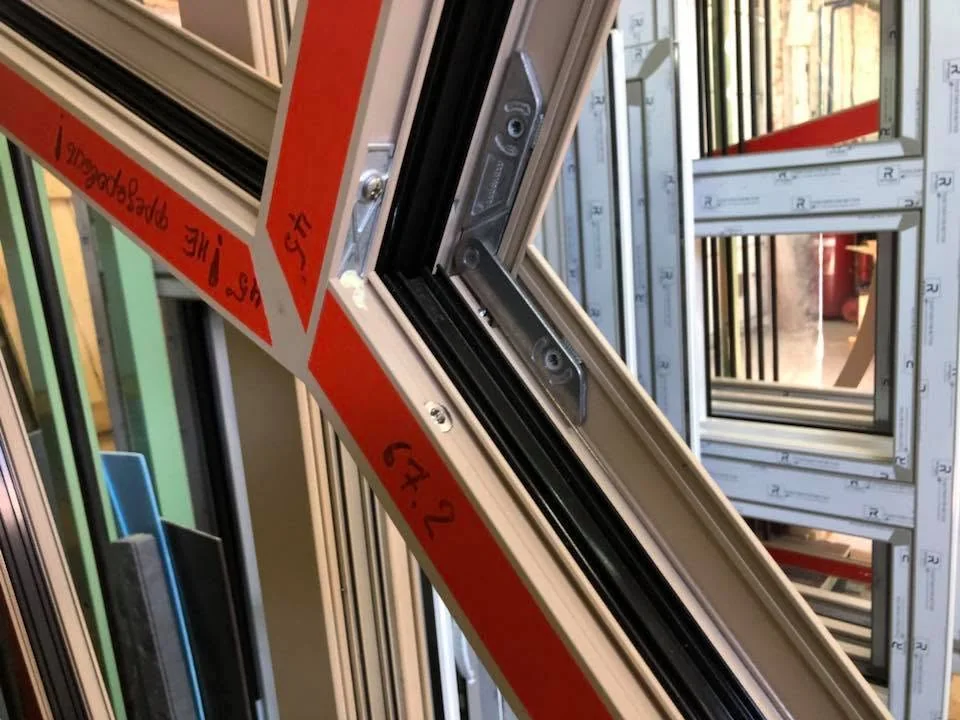

Відкривні елементи
Якщо в арочному контурі є стулки, потрібно заздалегідь перевірити місце для фурнітури, траєкторію відкривання та зазори до сусідніх елементів.
Результат

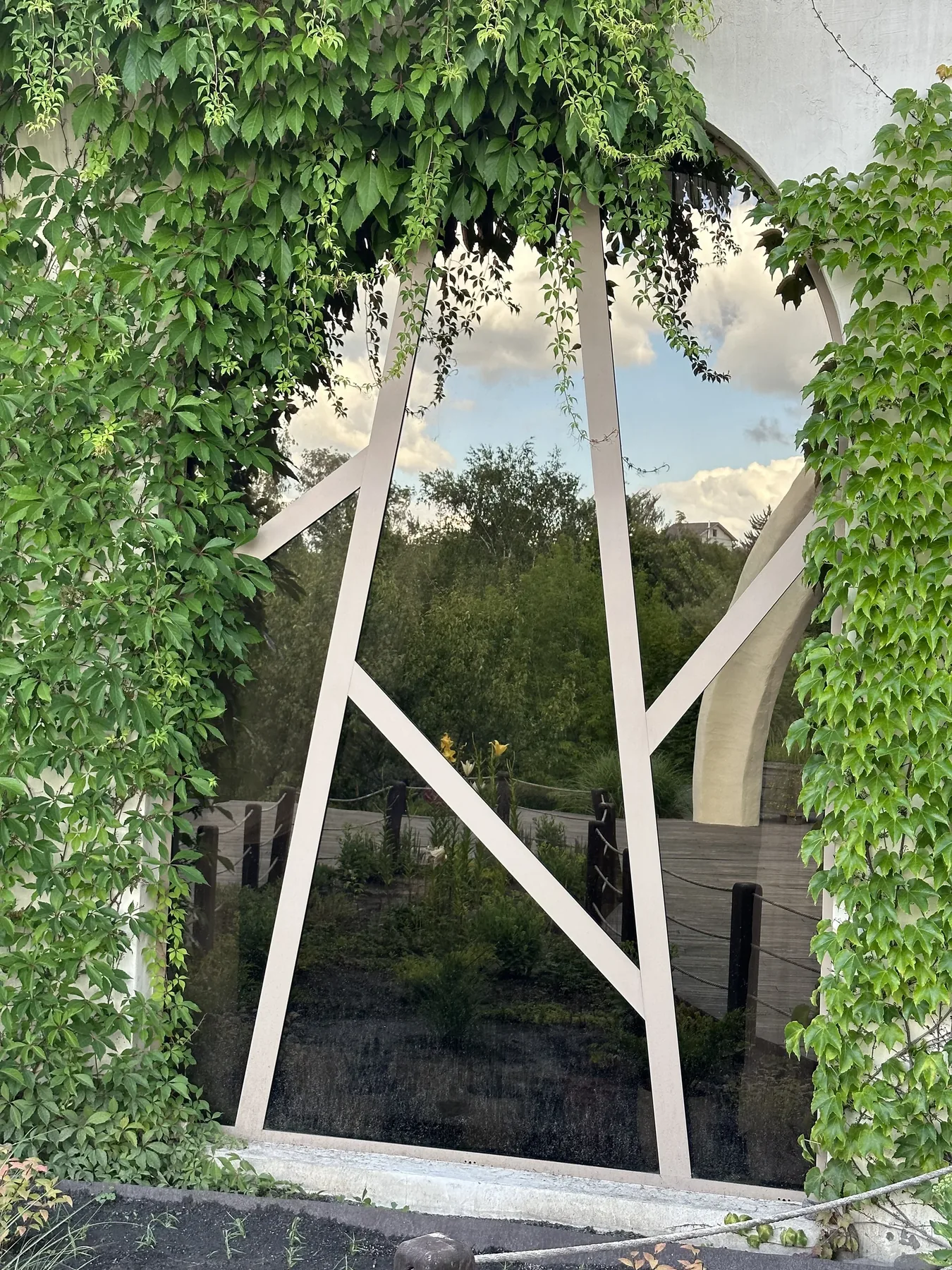

Індивідуальні алюмінієві конструкції повторюють задану геометрію фасаду без спрощення арок до стандартних прямокутних прорізів.
ІНЖЕНЕРНИЙ ПАСПОРТ
Що стояло за готовою фотографією.
Наведені рішення описують фактичну логіку проєкту. Параметри, яких немає у підтвердженій специфікації, навмисно не подаємо як точні цифри.
Критичний ризик

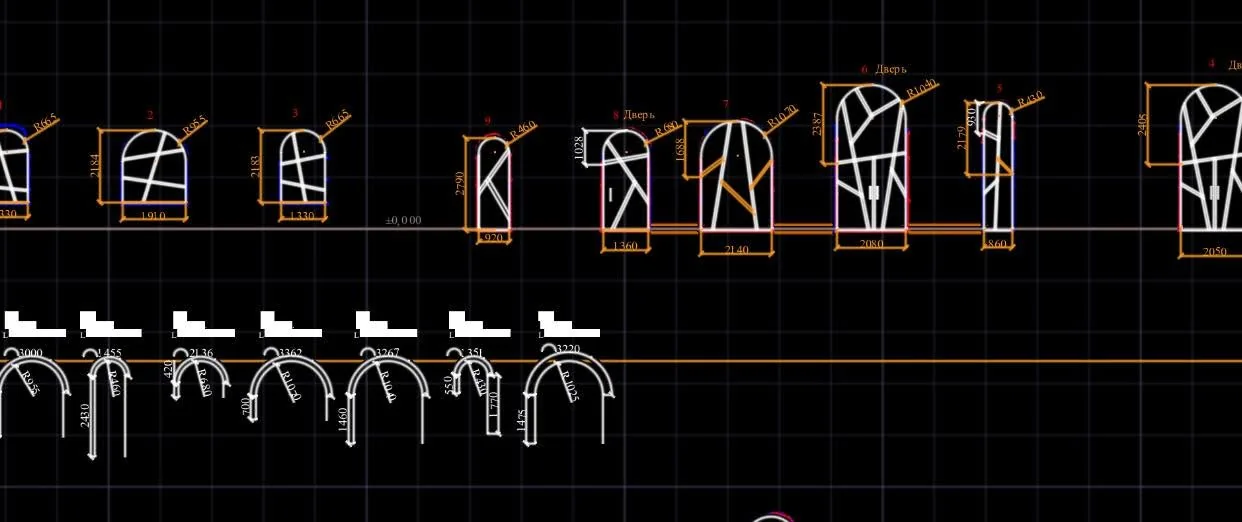

Шаблони, контрольні розміри й допуски стають критичними: помилка в одному сегменті видно по всій арці.
Інженерне рішення

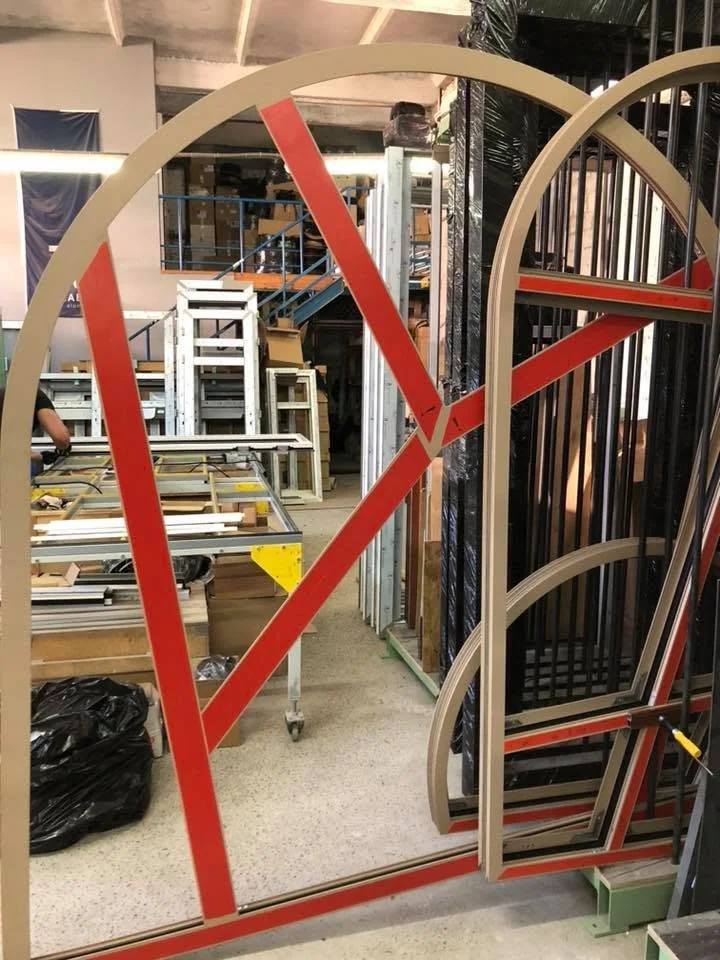

Індивідуальні алюмінієві елементи виготовляли за погодженою геометрією з контрольними точками для монтажу.
Результат
Арка сприймається як цілісна лінія, а конструкція не сперечається з пластикою фасаду.
ТЕХНІЧНІ ДЕТАЛІ
01 / СИСТЕМА
Алюмінієві вікна за індивідуальним проєктом
