Вікна, не двері
Ця картка описує віконне виконання CS 77. Дверні, вогнестійкі та кулестійкі модифікації потребують власної специфікації й документів.
REYNAERS ALUMINIUM / Алюмінієві вікна

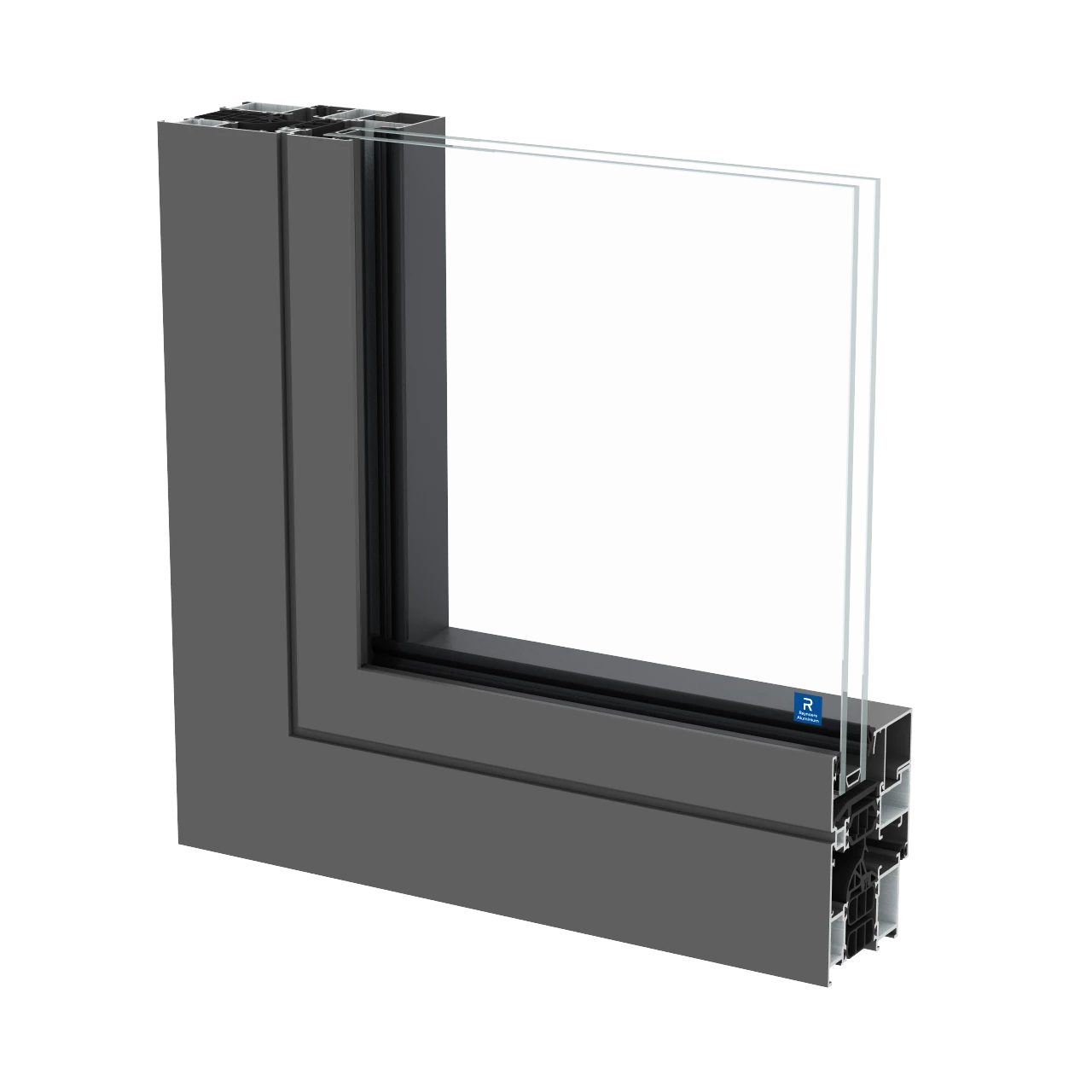

ConceptSystem 77
Тепла віконна система Reynaers із рамою 68 мм і стулкою 77 мм. Підходить для порівняння практичних віконних рішень за геометрією, герметичністю та характеристиками готового елемента.
ХАРАКТЕРИСТИКИ
ConceptSystem 77 / Functional
| Глибина рами | 68 мм |
|---|---|
| Глибина стулки | 77 мм |
| Мін. видима ширина рама + стулка, всередину | 89 мм |
| Товщина заповнення стулки | 4–63 мм |
| Uf — найкраще каталожне значення | 1,8 W/m²K |
| Uw — для еталонного елемента нижче | 1,3 W/m²K |
| Повітронепроникність | 4 (600 Pa) |
| Водонепроникність | E900 (900 Pa) |
| Опір вітровому навантаженню | C5 (2000 Pa) |
| Звукоізоляція Rw(C;Ctr) | 42(−2;−4) dB |
До якої конфігурації належать показники
Uw = 1,3 W/m²K: елемент 1,23 × 1,48 м, Ug = 1,0 W/m²K, тепла дистанційна рамка, видима ширина 102 мм, склопакет 36 мм. Це не конфігурація з мінімальною видимою шириною 89 мм. Uf = 1,8 W/m²K — найкраще каталожне значення.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
ПЕРЕВІРКА ДЛЯ ПРОЄКТУ
Від профілю до готової конструкції.
Видима ширина
Мінімальний переріз не завжди відповідає потрібній стулці. Перевіряємо поєднання рами, стулки та імпоста для кожного прорізу.
Скло та монтаж
Розраховуємо Uw з фактичним склопакетом і габаритом. Окремо погоджуємо опору, дренаж і герметизацію примикань.
Інші системи Reynaers
ПОЧАТИ ПРОЄКТ
Перевіримо систему для вашого проєкту.
Надішліть розміри прорізів, фасади й бажані типи відкривання. Разом перевіримо вимоги до скла, фурнітури та монтажу.
