Для дверей важливі вага заповнення, безпека, сонячне навантаження і крайова зона скла або панелі.

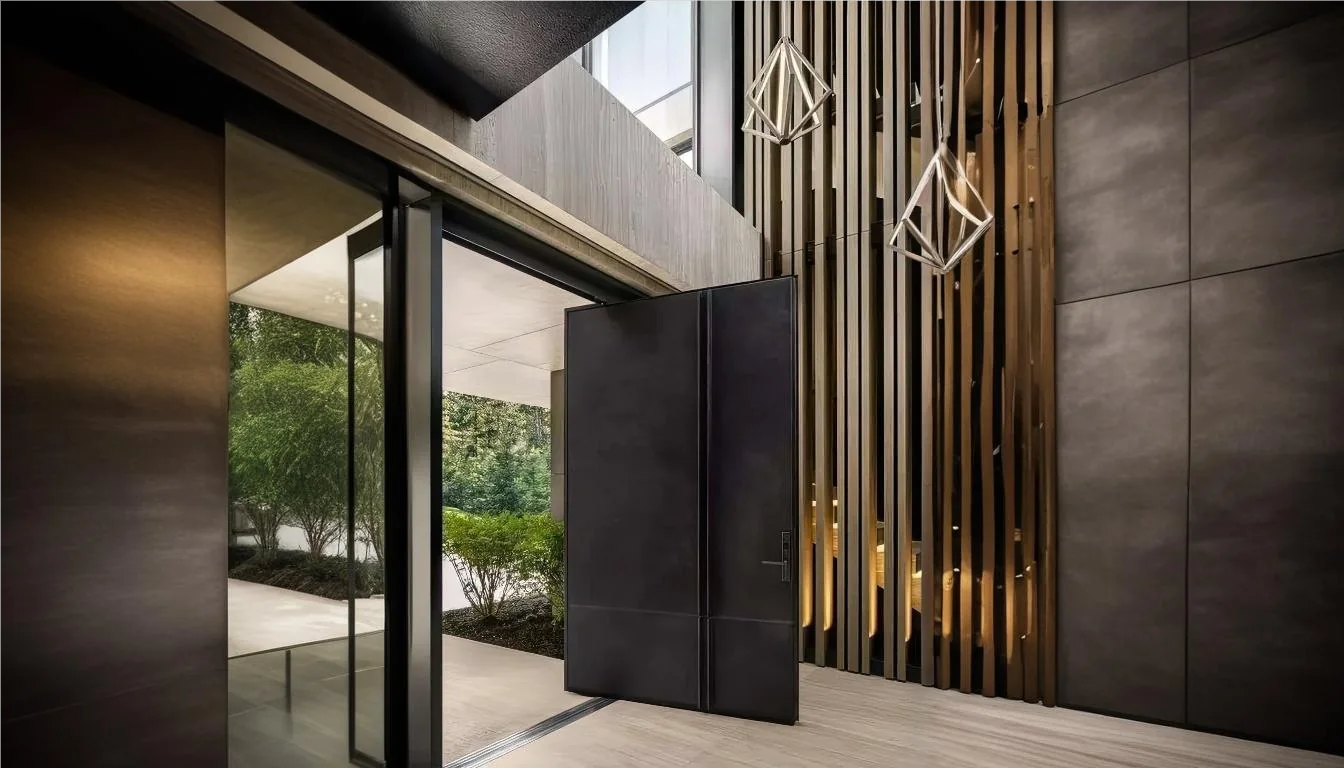

Aluron / Архітектурні pivot-двері
AS 100 Pivot
Система зовнішніх дверей зі зміщеною віссю обертання для великих архітектурних входів. Доступні скляне заповнення, дверна панель і Glass Line, а також сучасний контроль доступу.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Вхідні двері можуть стати повноцінним архітектурним елементом.
Pivot дозволяє працювати з дуже великою стулкою, але вага до 500 кг вимагає заздалегідь узгодити основу, привід/замок, підлоговий вузол, транспортування й монтаж.
Макс. формат стулки
3500 × 2000 мм
Макс. вага стулки
500 кг
Монтажна глибина
100 мм
Заповнення / склопакет
37–80 мм
Ud дверей
від 0,6 W/m²K
Повітропроникність
клас 3
Водонепроникність
7A
Опір вітру
C3 / B3
Для AS 100 Pivot паспортний максимум не є робочою рекомендацією. Велику pivot-двері потрібно перевірити по вазі полотна, осі обертання, підлоговому механізму, замку та основі.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю AS 100 Pivot у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
ПРЕМІАЛЬНИЙ ВХІД
Великий формат, прихована технологія.
01
Одно- та двостулкові pivot-конфігурації
02
Скло, панель або Glass Line
03
Приховані рішення замків, доступу та підсвічування
04
Відкривання всередину або назовні
ВХІДНИЙ ВУЗОЛ
500 кг мають передаватися у конструкцію будівлі.
Pivot-двері потребують точного розрахунку нижньої і верхньої опори. Підлога, гідроізоляція, автоматичне ущільнення та сервісний доступ проектуються до оздоблення.
01
Опори
Навантaження від осі обертання передаємо на жорстку несучу основу без локальної деформації.
02
Контроль доступу
Заздалегідь координуємо замок, живлення, fingerprint/keypad, автоматику й кабельні траси.
03
Монтаж
Габарити і маса визначають транспорт, підйом, тимчасове кріплення та точність юстування.
BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Поріг, жорстка основа, гідроізоляція та рівень чистої підлоги визначаються до виробництва.
Перейти до інженерних вузлів ↗Замок, петлі або pivot-механізм, доводчик, автоматика й контроль доступу узгоджуються як один комплект.
Поріг, жорстка основа, гідроізоляція та рівень чистої підлоги визначаються до виробництва.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
PIVOT-ВХІД
Надішліть габарит, дизайн і бажану автоматику.
Перевіримо вагу, заповнення, вісь, основу, замок, контроль доступу, поріг і монтажну логістику.
