Aluron / Стійково-ригельні фасади
ATF 50

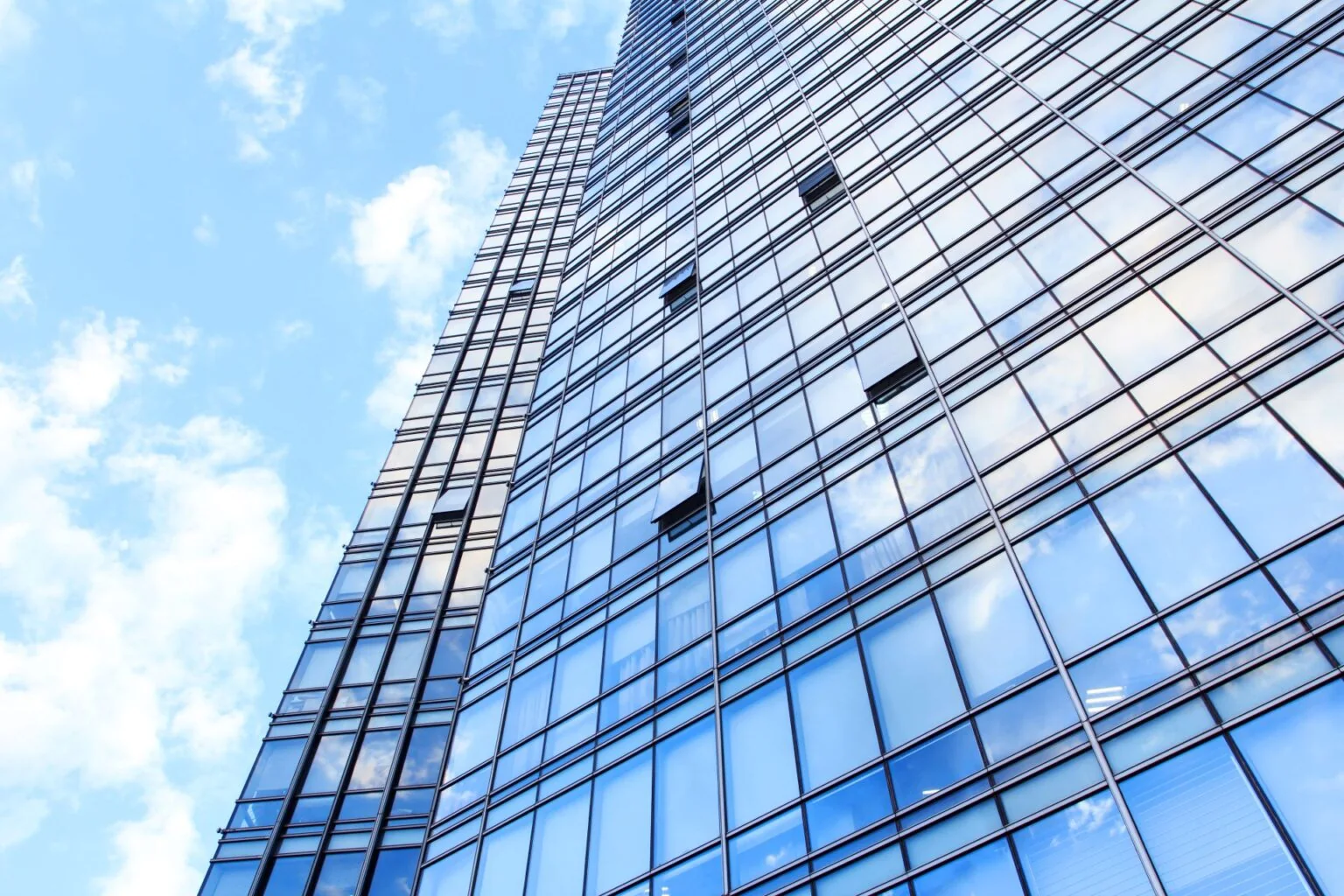

Теплотехнічно розвинена 50-мм фасадна система Aluron для сучасних вертикальних фасадів і світлопрозорих дахів. Однопрофільна технологія та широкий діапазон глибин дають свободу статичного підбору.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Тепла 50-мм сітка для великих заповнень.
ATF 50 має сильні теплотехнічні та герметичні параметри, але реальний профіль фасаду визначають проліт, крок, вітер, географія та маса конкретного склопакета.
Видима ширина
50 мм
Глибина стійки
30–330 мм
Глибина ригеля
30–230 мм
Заповнення / склопакет
до 64 мм
Макс. вага скла
до 700 кг
U перерізу
від 0,5 W/m²K
Повітропроникність
AE2400
Водонепроникність
RE2400
Опір вітру
2400 / ±3600 Pa
У ATF 50 профіль підбирається по фасадній схемі та прольотах. Скло, навантаження, крок стійок і спосіб кріплення можуть вимагати різних перерізів у межах одного фасаду.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю ATF 50 у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
ФАСАДНА ПЛАТФОРМА
Статика, тепло і герметичність в одній системі.
01
Вертикальні фасади та світлопрозорі дахи
02
Стандартна або посилена схема ущільнень
03
Ultra-варіант із 35-мм видимою шириною
04
RC2 / RC3 у визначених конфігураціях
ФАСАДНИЙ РОЗРАХУНОК
700 кг заповнення — не привід ставити профіль “на око”.
Висока несуча здатність системи дає свободу, але кожна сітка фасаду потребує окремої перевірки прогинів, опор скла та кріплення до будівлі.
01
Перерізи
Глибину стійки та ригеля вибираємо за статикою, а не за естетичною картинкою.
02
Заповнення
Вага і розмір скла визначають опорні елементи, локальні напруження та монтажну технологію.
03
Герметичність
Внутрішній дренаж, стики та вузли примикання проєктуємо для реальної експозиції будівлі.
BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
Перейти до інженерних вузлів ↗Відкривні вставки, приводи та вентиляцію закладаємо до статичного розрахунку фасаду.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ФАСАДНИЙ РОЗРАХУНОК
Надішліть фасадну сітку.
Перевіримо прольоти, крок, вітер, скло, вагу, кріплення, деформації та дренаж і визначимо реальні перерізи ATF 50.
