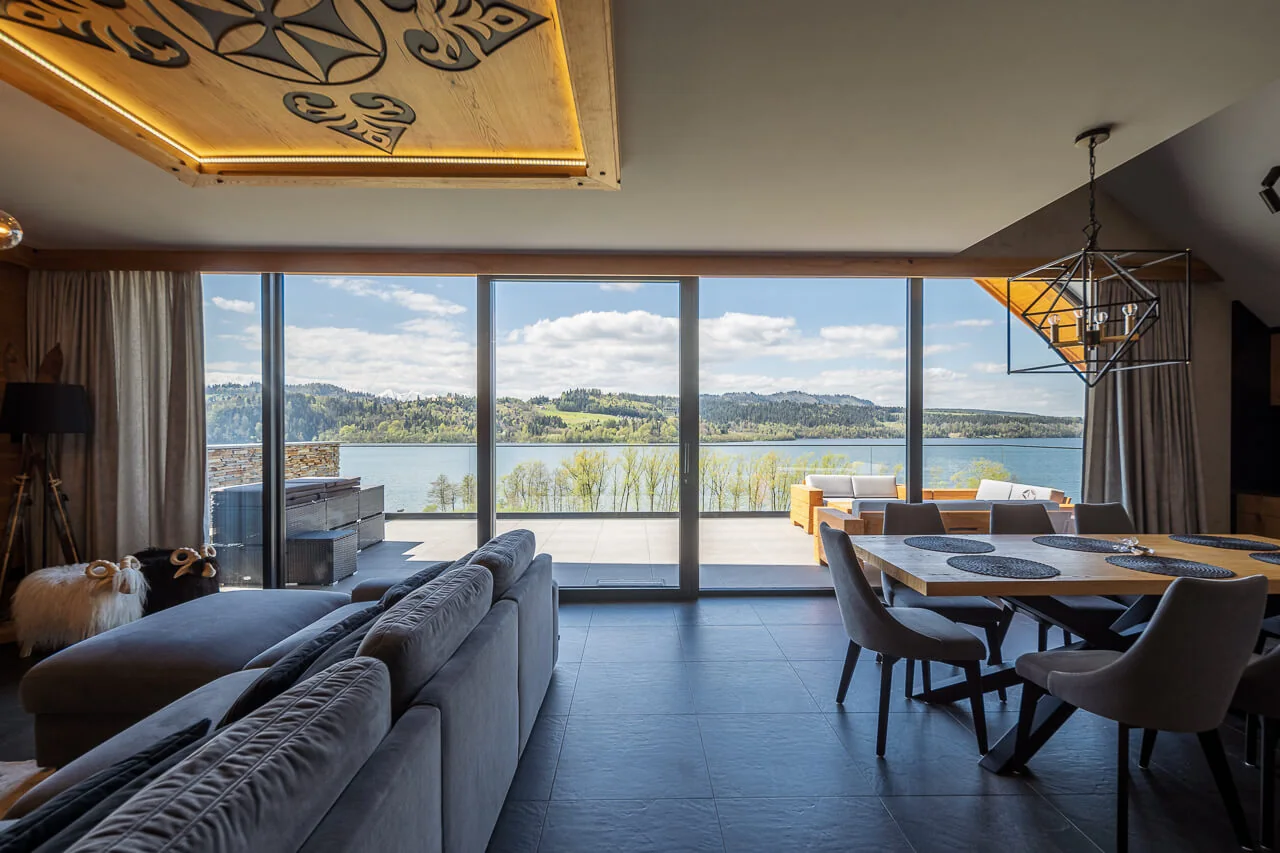

Aluron / Мінімалістичні підйомно-розсувні двері
AS 178HS PRO SLIM
Великоформатна HST-система Aluron для житлової архітектури з вузьким центральним вузлом, all-glass кутами, низьким теплим порогом і можливістю автоматизації.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
До 600 кг у тонкій архітектурній мові.
AS 178HS PRO SLIM дозволяє працювати з дуже великими стулками, але при таких форматах система повинна бути перевірена як комплекс: скло, поріг, каретки, база, дренаж і монтаж.
Макс. формат стулки
3300 × 3300 мм
Макс. вага стулки
600 кг
Видима ширина
рама від 37 мм
Центральний вузол
25 / 50 мм
Заповнення / склопакет
до 59 мм
Uw конструкції
від 0,7 W/m²K
Повітропроникність
клас 4
Водонепроникність
E1200
Опір вітру
C3 / B3
Звукоізоляція
до 45 (-2; -7) dB
Максимальні можливості AS 178HS PRO SLIM стосуються конкретних схем. Для кожного великого слайдера окремо перевіряємо масу скла, центральний вузол, каретки, поріг і опору.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю AS 178HS PRO SLIM у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
МІНІМАЛІСТИЧНІ СЛАЙДЕРИ
Більше скла, менше видимого профілю.
01
All-glass кути та відкривні кути без стійки
02
Дво- та трирейкові схеми
03
Низький теплий поріг і повне вбудовування рами в утеплення
04
Автоматизація руху стулок як системна опція
ВЕЛИКОФОРМАТНА КОНСТРУКЦІЯ
600 кг змінюють вимоги до всієї основи.
При великих масах стулки ми перевіряємо не тільки профіль. Основа, каретки, скло, монтажна логістика та допустимі деформації стають частиною конструктивної схеми.
01
Основа
Потрібна неперервна жорстка опора без локальних просідань під направляючою.
02
Скло
Товщина, вага, термообробка та логістика визначаються до запуску виробництва.
03
Дренаж
Низький поріг проектуємо разом із зовнішнім каналом і гідроізоляцією тераси.
BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
Перейти до інженерних вузлів ↗Ручну або моторизовану фурнітуру підбираємо після перевірки реальної маси стулки та сценарію користування.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
РОЗРАХУНОК HST
Надішліть отвір, підлогу і схему відкривання.
Перевіримо масу скла, центральний вузол, поріг, основу, водовідведення та логістику монтажу.
