REHAU / ПВХ підйомно-розсувні двері
SYNEGO HST
Підйомно-розсувна система REHAU для великих виходів на терасу, панорамних конфігурацій і важких склопакетів у житловій архітектурі.
КЛЮЧОВІ ПАРАМЕТРИ
У HST паспорт системи — тільки початок; головне відбувається внизу.
Для великої підйомно-розсувної конструкції критичні маса рухомої частини, каретки, рівність опори та поріг. Теплотехнічні цифри мають сенс лише тоді, коли нижній вузол не створює місток холоду і вода має куди відводитися.
Монтажна глибина
203 мм
Рама / стулка
182 / 175 мм · panorama 182 / 103 мм
Uf рами
до 1,30 W/m²K
Заповнення / склопакет
до 51 мм
Макс. формат стулки
до 3000 × 2600 мм
Макс. вага стулки
до 400 кг
Звукоізоляція
до 43 dB
Повітропроникність
клас 4
Водонепроникність
клас 9A
Опір вітру
B3
Зламостійкість
до RC2
* Дані REHAU стосуються випробуваних конфігурацій SYNEGO HST. Розмір, скло, схема стулок і виконання порога змінюють характеристики конкретного елемента.
ОФІЦІЙНІ ФАЙЛИ REHAU
Брошура та документи системи.
PDF-документи REHAU для цієї системи. На кожній картці вказано мову й тип документа.
СЕРТИФІКАТ СИСТЕМИUA
Сертифікат відповідності REHAU SYNEGO
Український сертифікат охоплює профільну систему SYNEGO для виготовлення вікон і дверей; окремого PDF із назвою HST REHAU не публікує.
ТЕХНІЧНИЙ ЛИСТDE
Технічні дані SYNEGO HST
Офіційний технічний лист для підйомно-розсувної системи SYNEGO Hebeschiebetüren.
Для HST показано точну область дії кожного файла: сертифікат належить сімейству SYNEGO, а брошура й технічний лист — саме підйомно-розсувній системі.

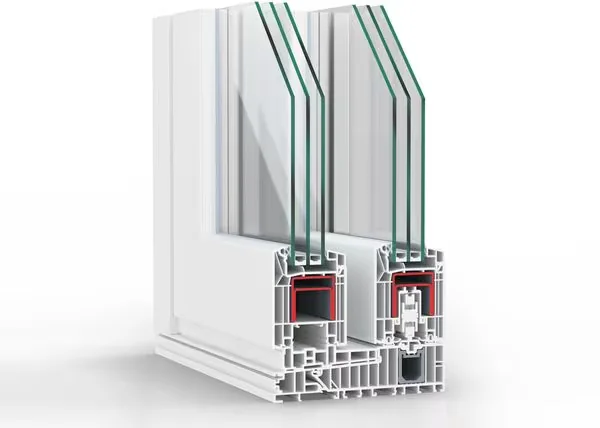

СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю SYNEGO HST у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
АРХІТЕКТУРНЕ ЗАСТОСУВАННЯ
Де ця система має сенс.
Опубліковані класи REHAU для SYNEGO HST включають RC2, B3, 9A та повітропроникність класу 4 у відповідних тестових конфігураціях.
01
Великі виходи на терасу
REHAU вказує для окремої стулки розміри до приблизно 3,0 × 2,6 м; система підтримує широкі багатосекційні композиції та варіант Panorama зі зменшеною видимою частиною.
02
Важкі стулки
Фурнітурні конфігурації можуть працювати зі стулками до 400 кг. Це вже зона, де основа, геометрія рами, транспортування і монтаж потрібно планувати разом.
03
Герметичність HST, а не проста “розсувка”
Підйомно-розсувний принцип дозволяє отримати кращу герметичність та експлуатаційний комфорт, ніж у базових паралельно-розсувних рішень, особливо на терасних дверях.
04
Поріг і вода — частина системи
Низький поріг не можна проєктувати окремо від рівня чистої підлоги, зовнішньої тераси, дренажного каналу, мембран і ухилів. Цей вузол закладаємо до замовлення конструкції.
ІНЖЕНЕРІЯ
Профіль — лише одна частина вікна.
Для HST головний ризик — не “профіль”, а великий рухомий елемент. Перевіряємо масу склопакета, розміри стулки, допустимі прогини, тип фурнітури, точність горизонтальної бази, дренаж і можливість заміни скла в майбутньому.
Як ми проєктуємо ↗ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
REHAU / ОЗДОБЛЕННЯ
Кольори ламінації · SYNEGO HST
Зразки не є підтвердженим переліком доступних декорів для SYNEGO HST. Перед замовленням узгоджуємо декор, код, поєднання профілів і можливість постачання. Колір на екрані може відрізнятися від фізичного зразка.
Натисніть на зразок, щоб додати назву й код декору до запиту.
Золотий дуб структурованийREHAU 7512Горіхове дерево структурованийREHAU 225LСірий антрацит структурованийREHAU 4443Сірий антрацит гладкийREHAU 930LСірий антрацит брашованийREHAU 1392LАгатово-сірий структурованийREHAU 5855Білий структурованийREHAU 9734Вінчестер XAREHAU 1208L
Показати ще 40 зразків
Коричневий структурованийREHAU 9631Морений дуб 2 структурованийREHAU 4914Шоколадно-коричневий структурованийREHAU 012LМахагон структурованийREHAU 9632Макоре структурованийREHAU 1061LТемно-зелений структурованийREHAU 9773Алюмінієвий брашованийREHAU 1049LТемний дуб 1 структурованийREHAU 9638Темна вишня структурованийREHAU 168LSiena PNREHAU 1048LSiena PRREHAU 1047LДугласі структурованийREHAU 4404Рустикальна вишняREHAU 1472LГірська сосна структурованийREHAU 7396Ірландський дуб структурованийREHAU 913LЗолотий бук структурованийREHAU 912LСвітлий дуб 1 структурованийREHAU 9910Орегон структурованийREHAU 7275Білий кремовий структурованийREHAU 4444Червоний структурованийREHAU 9754Темно-червоний структурованийREHAU 9792Винно-червоний структурованийREHAU 7470Жовтий структурованийREHAU 9758Зелений мох структурованийREHAU 4925Crown PlatinREHAU 1398LБлакитний діамант структурованийREHAU 4683Синій ультрамарин структурованийREHAU 7359Сталево-синій структурованийREHAU 4681Сірий шифер структурованийREHAU 1062LСірий шифер гладкийREHAU 1233LБазальтово-сірий структурованийREHAU 134LБазальтово-сірий гладкийREHAU 1147LКварцовий сірий гладкийREHAU 926LКварцовий сірий структурованийREHAU 1014LСигнально-сірий гладкийREHAU 459LСірий гладкийREHAU 1059LСірий структурованийREHAU 9922Світло-сірий структурованийREHAU 7666Alux сірий антрацитREHAU 1639LAlux DB 703REHAU 1642L
ПОЧАТИ ПРОЄКТ
Почнемо з порога, ваги стулок і рівнів підлоги.
Надішліть розмір прорізу та розріз через терасу. Ми перевіримо схему HST, вагу склопакетів, основу і дренаж ще до замовлення конструкції.
