REYNAERS ALUMINIUM / Складані системи «гармошка»
ConceptFolding 68
Алюмінієва «гармошка» для прорізів, які потрібно звільняти складанням стулок. Для виконання Functional наведено глибину 68 мм, габарити стулок, допустиме скління та характеристики з умовами розрахунку.
ХАРАКТЕРИСТИКИ
ConceptFolding 68 / Functional
| Глибина рами та стулки | 68 мм |
|---|---|
| Мін. ширина стику стулок | 131 мм |
| Висота стулки, каталожний діапазон | 800–2500 мм |
| Ширина стулки, каталожний діапазон | 400–1200 мм |
| Макс. вага окремої стулки | 120 кг |
| Товщина скління стулки | 12–55 мм |
| Мін. висота порога, за конфігурацією | 15 мм |
| Uw — для еталона нижче | 1,4 W/m²K |
| Повітронепроникність | 4 (600 Pa) |
| Водонепроникність | 9A (600 Pa) |
| Опір вітровому навантаженню | B3 (1200 Pa) |
| Звукоізоляція Rw(C;Ctr) | 40(−2;−4) dB |
| Довговічність: клас / цикли випробування | 3 / 20000 |
| Зламостійкість випробуваної комплектації | RC2 |
До якої конфігурації належать показники
Uw = 1,4 W/m²K у технічній картці Functional: конструкція 3,00 × 2,30 м, Ug = 1,0 W/m²K, тепла дистанційна рамка, скління 24 мм. Це показник визначеного еталона, а не лише профілю. Значення 15 мм для порога та RC2 не означають, що будь-яка схема складання одночасно має всі наведені класи: комплектацію перевіряємо окремо.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Таблиця стосується точного виконання. Умови еталона Uw наведено за глобальною карткою; українські технічні дані також доступні нижче.

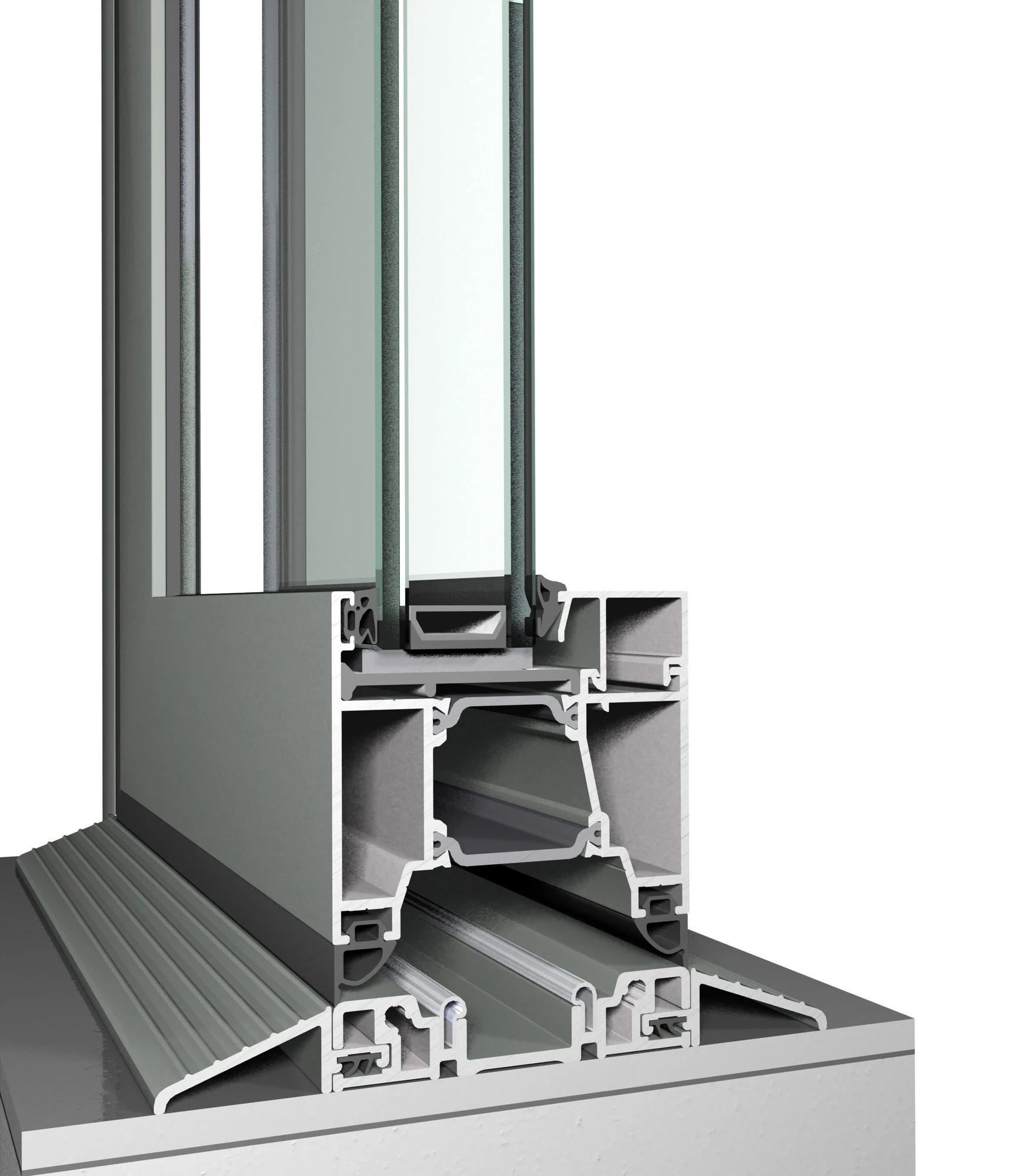

Глобальні технічні дані ↗Українські технічні дані ↗Документи виробника ↗Як читати січення профілів ↗
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
ПЕРЕВІРКА ДЛЯ ПРОЄКТУ
Від профілю до готової конструкції.
Поріг, дренаж та основа
Висота порога — лише один параметр. Підбираємо переріз нижнього вузла з опорою, відведенням води й примиканням до рівня чистої підлоги.
68 мм — не CF 77
Тут наведено Functional серії CF 68. Параметри CF 77 або іншого виконання не переносимо на цю конструкцію; вагу, розміри та фурнітуру узгоджуємо разом.
