Завдання
Поєднати в одному будинку теплі вікна, великі слайдери, складну систему та фасадні фрагменти.
Приватна резиденція
Резиденція в Харкові
Харків, Україна
Вікна · розсувні · складна система
2021
Вікна · розсувні · складна система
2021
Локація
Харків, Україна
Тип проєкту
Приватний будинок
Рішення
Вікна · розсувні · складна система
Система / платформа
Schüco AWS 75 SI+ / ASE 80 HI / AS FD 75
ІСТОРІЯ ПРОЄКТУ
Три сценарії відкривання в єдиній архітектурі.

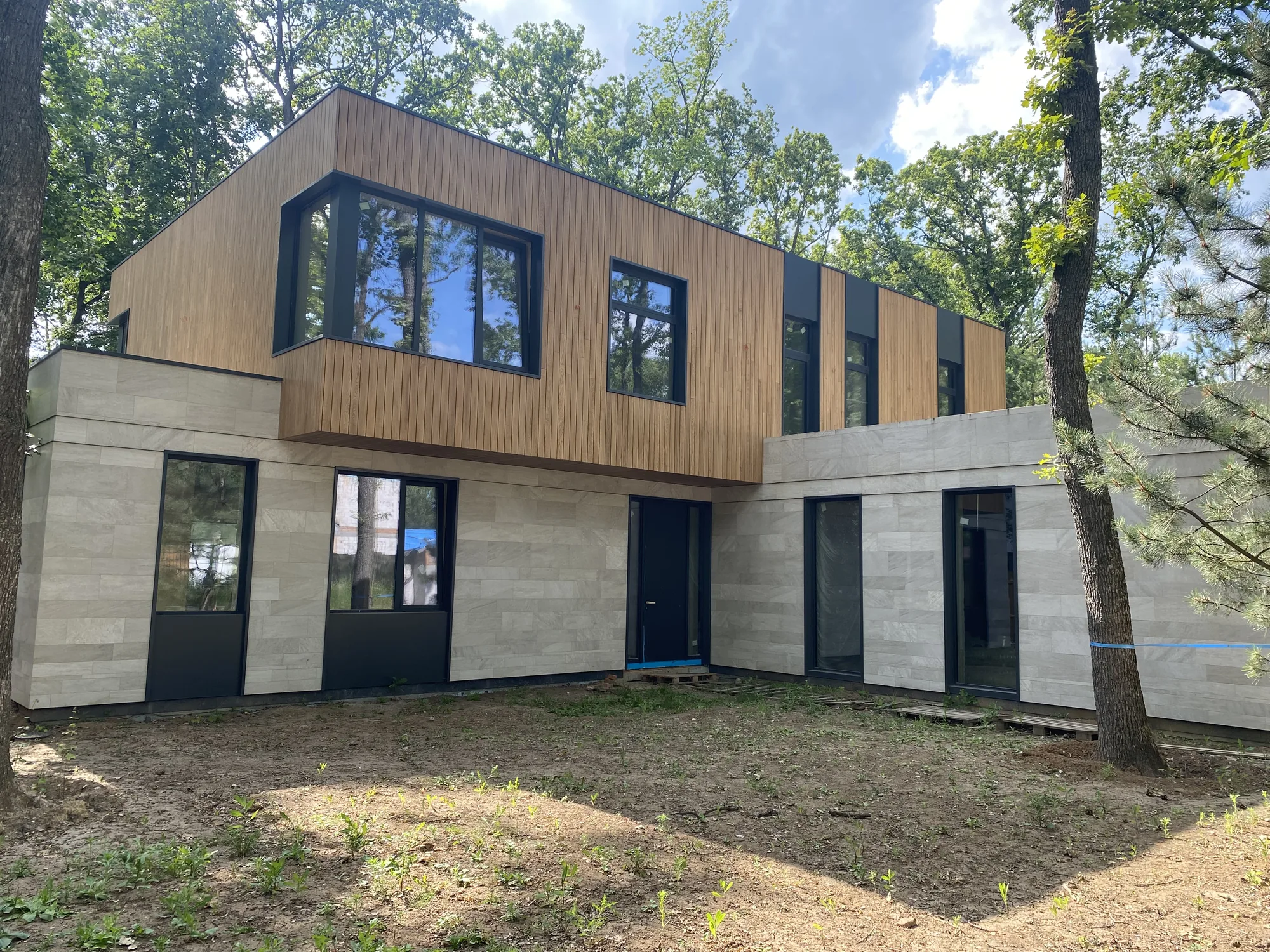

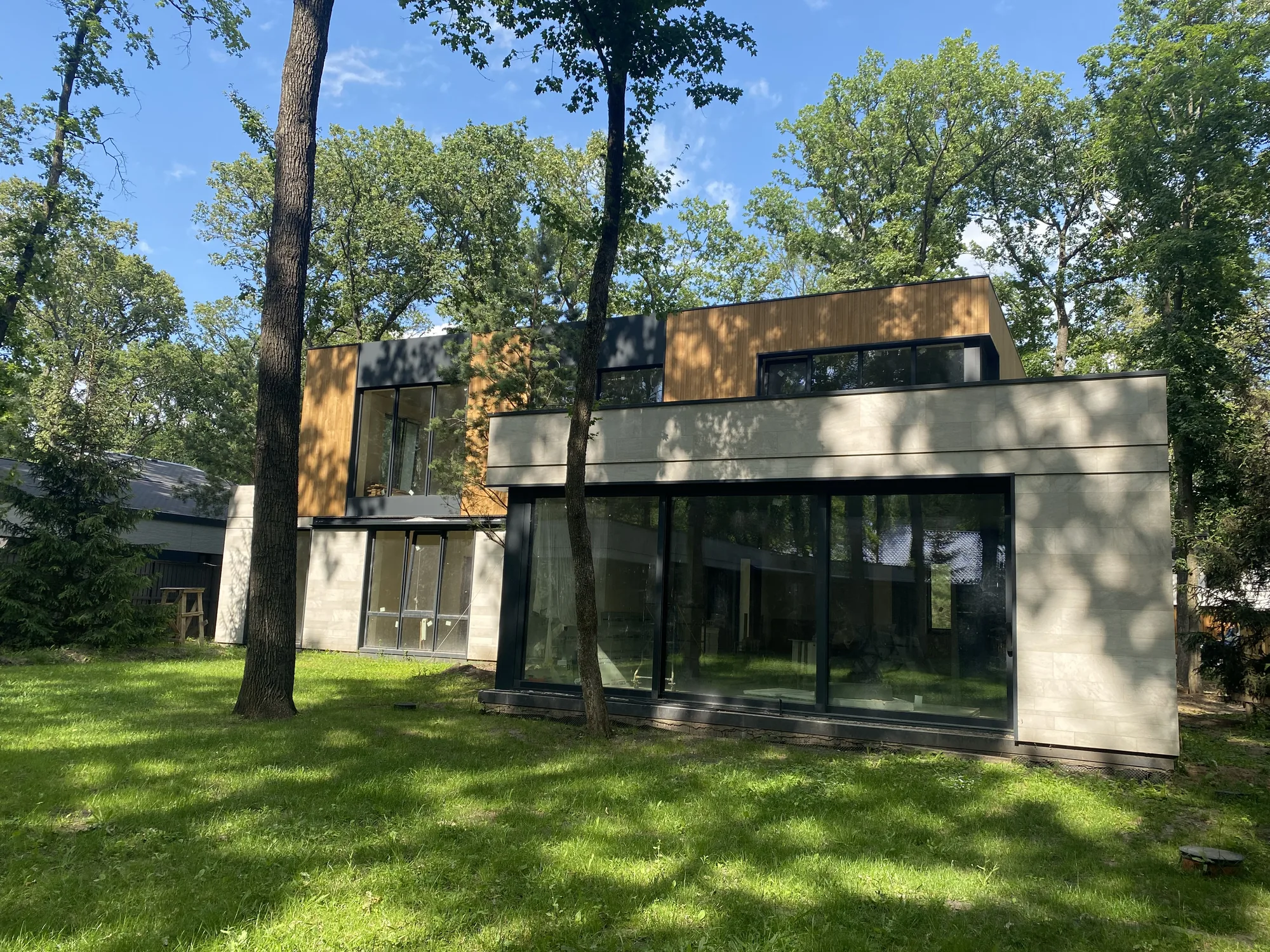

Для цієї резиденції в Харкові потрібно було поєднати в одній архітектурі теплі віконні конструкції, великоформатне розсувне скління та складну систему типу «гармошка». Темні рами зібрали різні типи відкривання в цілісний фасад і зберегли головне — зв’язок інтер’єру з лісовим оточенням.
Технічне рішення формувалося не лише профільними системами. Для великих світлопрозорих площ узгодили багатокамерний склопакет, а нижні монтажні вузли виконали з гідро- та пароізоляційними матеріалами й теплим несучим основанням Meesenburg.
КЕЙС
На що звернули увагу
01
Три системи Schüco

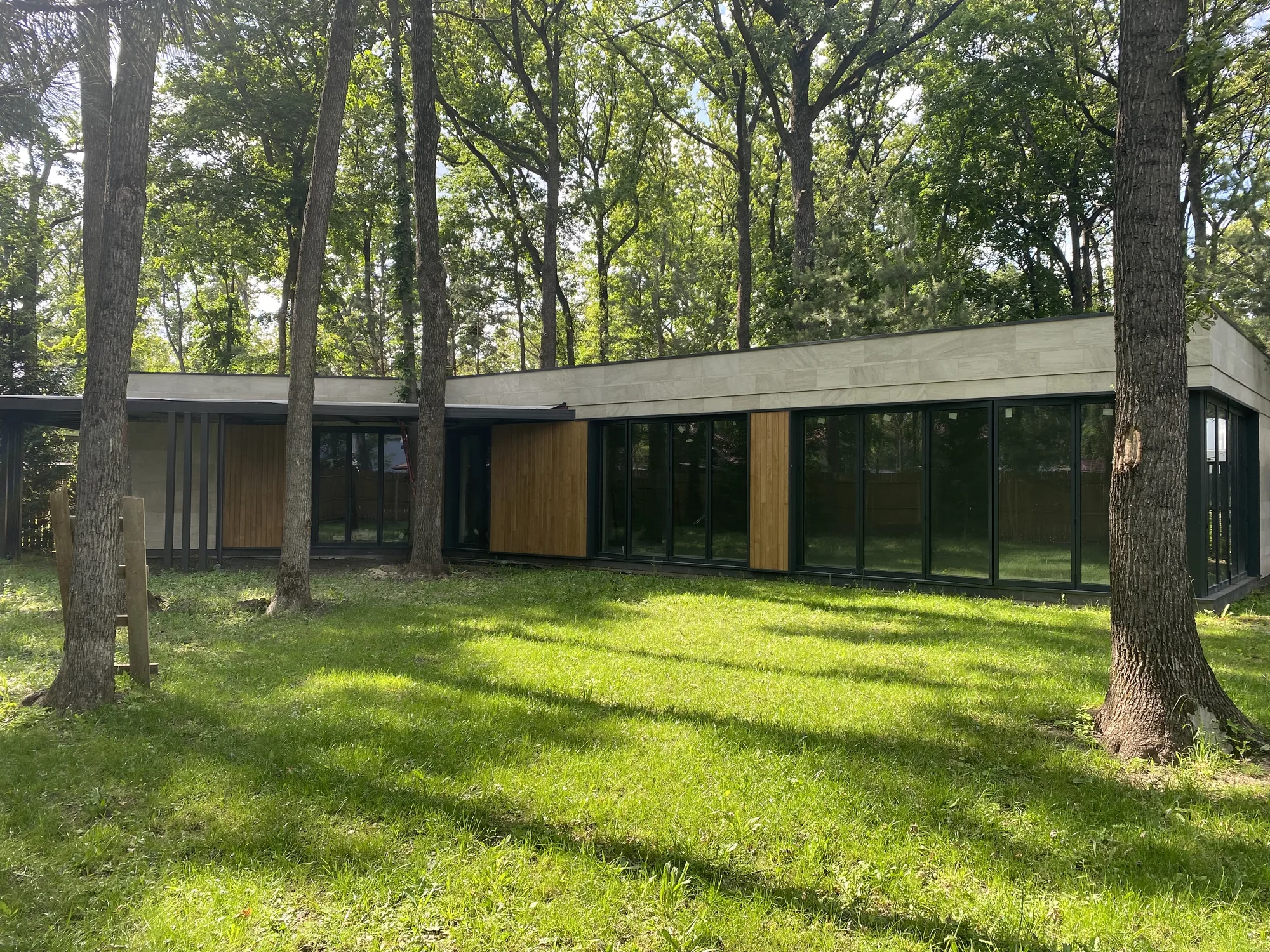

AWS 75 SI+ використана для віконних конструкцій, ASE 80 HI — для великоформатних розсувних елементів, а AS FD 75 — для складного відкривання типу «гармошка».
02
Склопакет під великі площі
Формула скління: 6 Neutral 60/40 ESG / 16 WE Arg / 6 ESG / 16 WE Arg / 6 Low-E ESG. Загартовані шари, аргонові камери, сонцезахисне та низькоемісійне покриття працюють як єдина збірка.
03
Теплий і герметичний монтаж

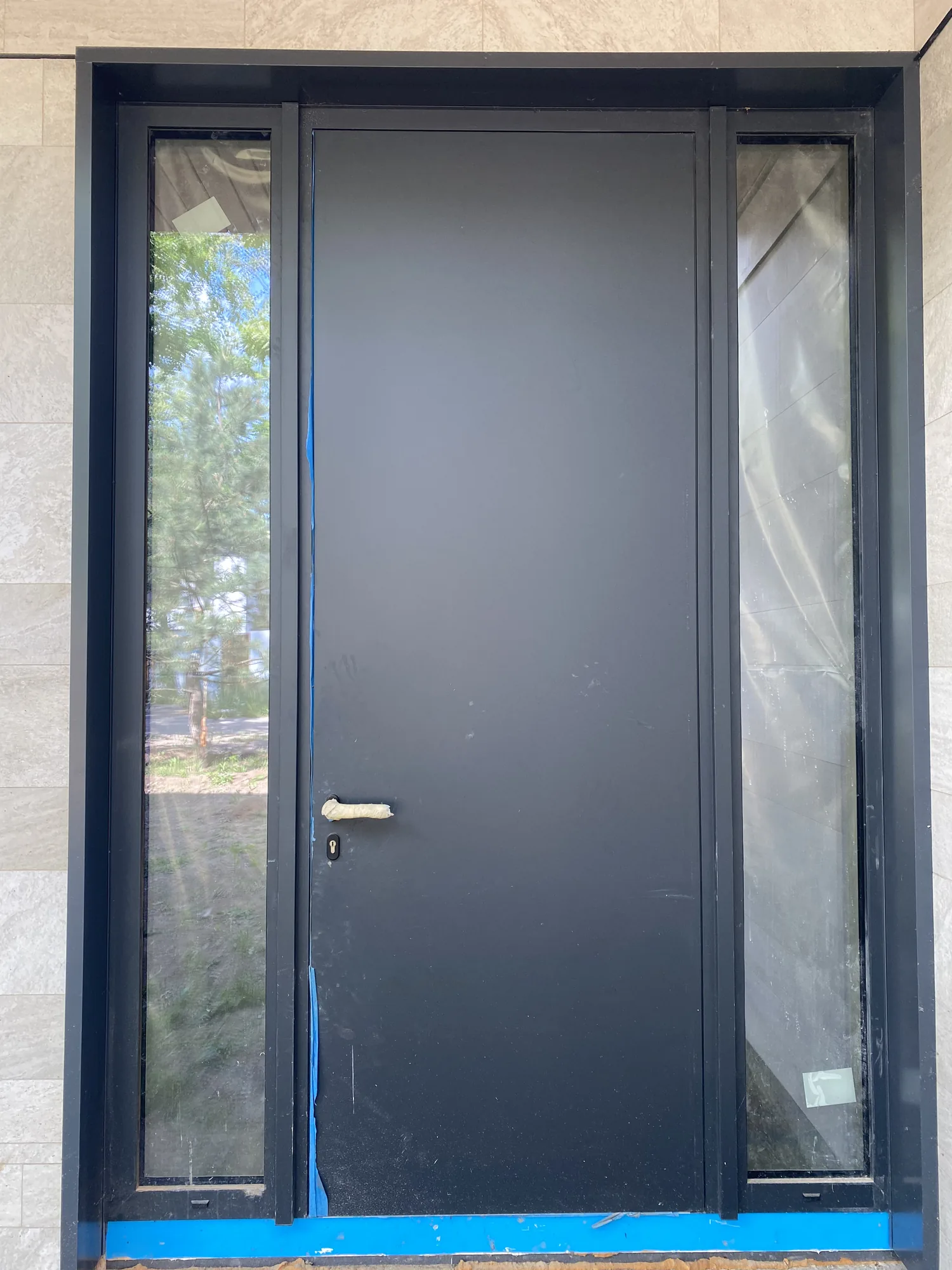

Монтаж виконано з гідро- та пароізоляційними матеріалами. Під конструкціями передбачене тепле несуче основання Meesenburg для стабільної опори й зменшення локального містка холоду.
Комплексне скління приватного будинку
Вікна, розсувні та складні конструкції змонтовані з координацією нижніх опор, герметизації та примикань. Реалізація завершена у 2021 році в Харкові.
ІНЖЕНЕРНИЙ ПАСПОРТ
Що стояло за готовою фотографією.
Наведені рішення описують фактичну логіку проєкту. Параметри, яких немає у підтвердженій специфікації, навмисно не подаємо як точні цифри.
Критичний ризик
Різні системні глибини, важкий двокамерний склопакет, накладні шпроси й винесений монтаж у зоні утеплення.
Інженерне рішення
Schüco AWS 75 SI+, ASE 80 HI та AS FD 75 узгодили по осях; склопакет виконано на силіконі Sika з дуплексом, примикання — за технологією Meesenburg.
Результат
Різні типи конструкцій працюють як одна архітектурна оболонка з послідовними лініями та теплим монтажним контуром.
ТЕХНІЧНІ ДЕТАЛІ
01 / SYSTEMS
Schüco AWS 75 SI+ / ASE 80 HI / AS FD 75
02 / GLASS
6 Neutral 60/40 ESG / 16 WE Arg / 6 ESG / 16 WE Arg / 6 Low-E ESG
03 / INSTALLATION
Гідро- та пароізоляція · тепле основання Meesenburg
04 / REALIZATION
2021 · Харків
ГАЛЕРЕЯ
