Для великого слайдера скло визначає не тільки Ug: його вага, сонячний фактор, загартування та триплекс напряму впливають на механіку й монтаж.
Schüco / Високотеплоізольовані слайдери
ASE 80.HI
High Insulated платформа Schüco для великоформатних розсувних прорізів у будівлях з підвищеними вимогами до теплотехніки. Система поєднує DesignLine, низький поріг, приховану фурнітуру та автоматизацію.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Висока теплоізоляція для великих прорізів.
ASE 80.HI розглядаємо там, де розсувна конструкція є значною частиною теплого контуру. Для великої стулки окремо перевіряємо скло, вагу, направляючу, поріг, теплові містки та дренаж.
Глибина системи
180–292 мм
Видима ширина
стулка 82 мм · стик 40 мм
Uf рами
від 1,4 W/m²K
Uw конструкції
від 0,99 W/m²K
Заповнення / склопакет
36–60 мм
Макс. формат стулки
до 3500 × 3500 мм
Макс. вага стулки
до 500 кг
Звукоізоляція
до 43 dB
Повітропроникність
клас 4
Водонепроникність
E900
Опір вітру
C5 / B5
Зламостійкість
до RC2
ASE 80.HI дає вищий теплотехнічний потенціал, але результат конкретного слайдера все одно залежить від скла, площі рам, порога та якості нижнього монтажного вузла.

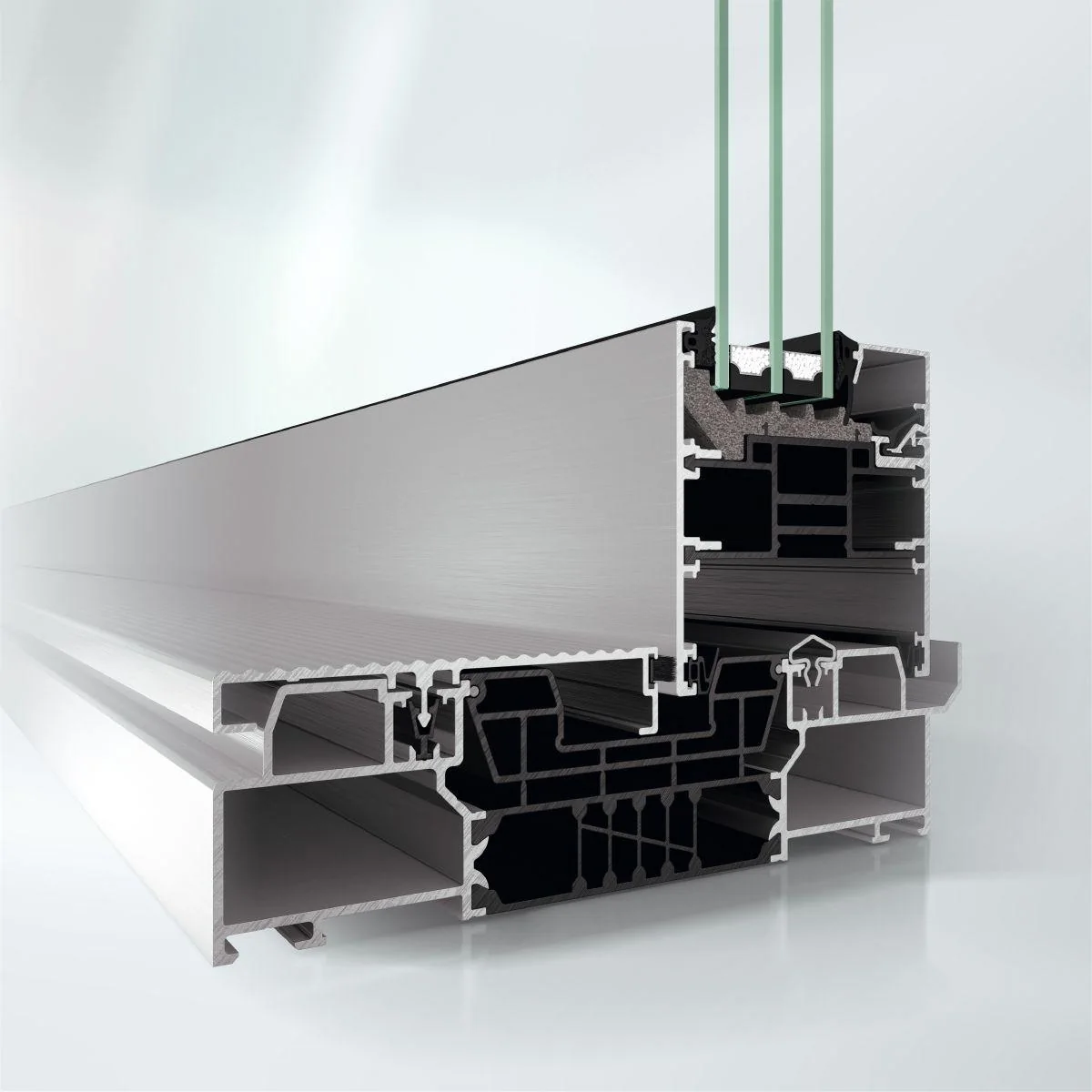

СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю ASE 80.HI у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
МОЖЛИВОСТІ
Комфорт без візуального перевантаження.
01
DesignLine з тонкою зоною перетину
02
Плоский/низький поріг для безбар’єрного переходу
03
Приховані елементи фурнітури
04
SmartStop, SmartClose та автоматизована TipTronic-версія
ТЕПЛИЙ ПОРІГ
Теплотехніка слайдера починається з нижнього вузла.
Навіть високотеплоізольована система втрачає сенс, якщо направляюча стоїть на холодній або деформівній основі. Тому нижній вузол проектуємо одночасно з гідроізоляцією та підлогою.
01
Опора
Підбираємо теплозберігаючу жорстку основу з достатньою несучою здатністю.
02
Ізотерми
Контролюємо положення порога відносно утеплення та ризик локального переохолодження.
03
Вода
Штатний дренаж системи має бути узгоджений із терасою, каналом і гідроізоляцією.
РЕАЛІЗОВАНИЙ ПРОЄКТ
Система в резиденції у Харкові.
У проєкті 2021 року поєднані Schüco AWS 75 SI+, ASE 80 HI та AS FD 75, енергоефективний склопакет і тепле монтажне основання Meesenburg.
Відкрити кейс ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
Перейти до інженерних вузлів ↗Ручну або моторизовану фурнітуру підбираємо після перевірки реальної маси стулки та сценарію користування.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
РОЗРАХУНОК ПАНОРАМНОГО ПРОРІЗУ
Перевіримо не тільки систему, а весь нижній вузол.
Надішліть розміри, рівні підлоги, тип тераси, схему відкривання та склопакет. Повернемось із питаннями щодо ваги, порога, основи й водовідведення.
