Для великого слайдера скло визначає не тільки Ug: його вага, сонячний фактор, загартування та триплекс напряму впливають на механіку й монтаж.
Schüco / Панорамні розсувні системи
ASE 60
Модульна платформа для великих розсувних і підйомно-розсувних конструкцій. ASE 60 поєднує тонку зону перетину, низький поріг, приховану фурнітуру та опції SmartStop / SmartClose.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Великий формат потребує перевірки геометрії та ваги.
Для ASE 60 тип відкривання, кількість рейок, скло, вага стулки, поріг та опорна база мають розглядатися як одна система. Мехатронна TipTronic-версія працює зі стулками до 600 кг.
Глибина системи
140–232 мм
Видима ширина
стулка 82 мм · стик 40 мм
Uf рами
від 1,8 W/m²K
Uw конструкції
від 1,1 W/m²K
Заповнення / склопакет
24–40 мм
Макс. формат стулки
до 3500 × 3500 мм
Макс. вага стулки
до 500 кг
Звукоізоляція
до 41 dB
Повітропроникність
клас 4
Водонепроникність
E900
Опір вітру
C5 / B5
Зламостійкість
до RC2
Граничні розміри ASE 60 залежать від схеми відкривання, ваги панелі та комплекту фурнітури. Перед замовленням перевіряємо конкретну стулку, а не орієнтуємося лише на максимуми з каталогу.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю ASE 60 у деталях.

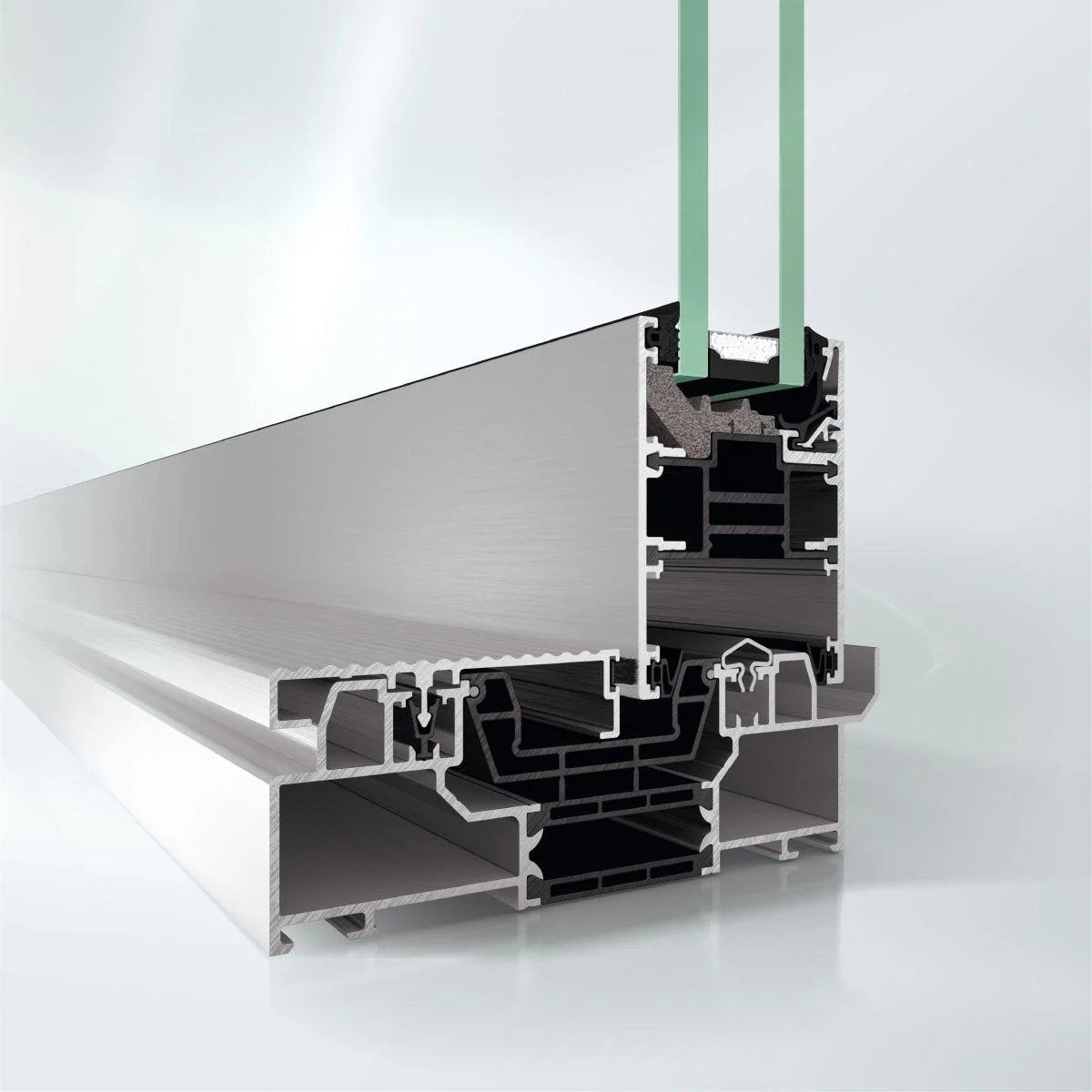

Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
АРХІТЕКТУРА
Тераса як продовження інтер’єру.
01
DesignLine з тонкою зоною перетину
02
Низький поріг і безбар’єрні сценарії
03
SmartStop / SmartClose для комфортного керування
04
TipTronic для автоматизованих великих стулок
МОНТАЖ І ДРЕНАЖ
Направляюча має працювати як частина будівлі.
Для великих слайдерів критичні жорстка неперервна опора, висота чистої підлоги, дренаж і гідроізоляція. Профіль сам по собі не виправляє слабку основу.
01
Опорна база
Перевіряємо неперервність і допустиму деформацію основи по всій довжині направляючої.
02
Поріг і вода
Узгоджуємо рівні підлоги, системний дренаж, зовнішній канал і гідроізоляцію.
03
Монтаж скла
Вага пакета визначає логістику, вакуумний монтаж і безпечну послідовність встановлення.
РЕАЛІЗОВАНИЙ ПРОЄКТ
ASE 60 у середземноморській резиденції.
В Естепоні ASE 60 застосована разом із AWS 65. Склопакети Planitherm 4S підібрані під сонячне навантаження та великі площі скла.
ESTEPONA / PRIVATE RESIDENCE
Резиденція в Естепоні
Schüco ASE 60 / AWS 65, ламіновані склопакети та регулювання великих розсувних стулок.
Дивитися проєкт ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
Перейти до інженерних вузлів ↗Ручну або моторизовану фурнітуру підбираємо після перевірки реальної маси стулки та сценарію користування.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
РОЗРАХУНОК СЛАЙДЕРА
Надішліть ширину, висоту і схему відкривання.
Перевіримо вагу скла, поріг, кількість рейок, дренаж, основу та доцільність ручної або автоматизованої конфігурації.
Надіслати проєкт ↗
