Schüco / Алюмінієві вікна
AWS 65
Універсальна 65-мм платформа Schüco для приватної та комерційної архітектури. AWS 65 дозволяє працювати з вузькими видимими лініями, прихованою фурнітурою, різними типами відкривання та інтеграцією у фасадні системи.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Раціональна глибина для багатьох архітектурних задач.
AWS 65 часто доречна там, де потрібне тепле алюмінієве вікно без переходу на глибшу 75-мм платформу. Остаточний вибір робимо після перевірки Uw, формату стулки, скла та вітрового навантаження.
Монтажна глибина
65 мм
Видима ширина
від 91 мм
Uf рами
від 1,9 W/m²K
Заповнення / склопакет
11–55 мм
Макс. формат стулки
до 1700 × 2500 мм
Макс. вага стулки
до 250 кг
Звукоізоляція
до 47 dB
Повітропроникність
клас 4
Водонепроникність
9A
Опір вітру
C5 / B5
Зламостійкість
до RC3
Безбар’єрний поріг
≤ 20 мм
AWS 65 має широкий набір виконань, тому цифри виробника не варто переносити на будь-яке вікно автоматично. Конкретний результат визначають профільна комбінація, розмір, скло й фурнітура.

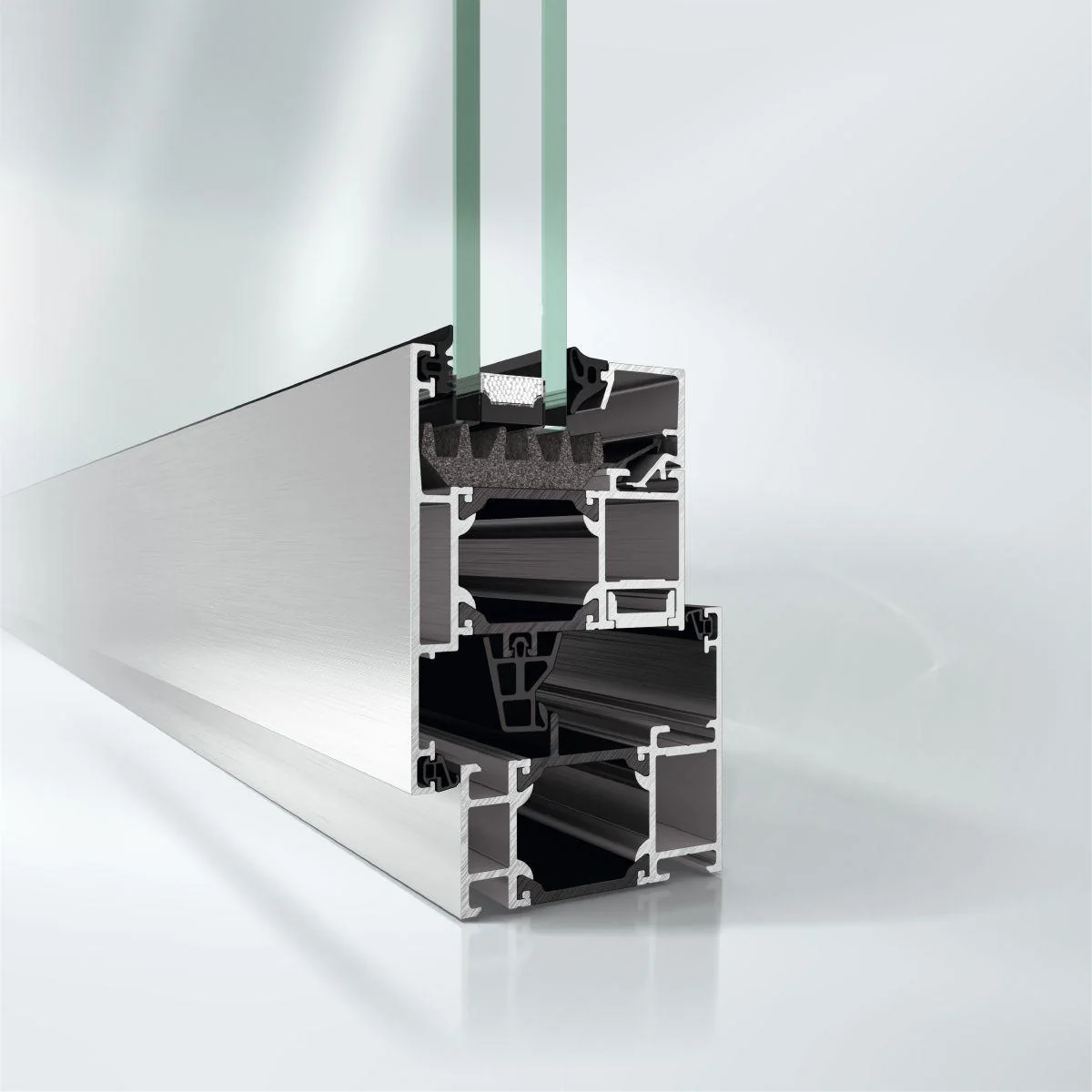

СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю AWS 65 у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
АРХІТЕКТУРНІ МОЖЛИВОСТІ
Гнучка платформа для житлової архітектури.
01
Вузькі видимі лінії та прихована фурнітура
02
Відкривання всередину та назовні у відповідних конфігураціях
03
Безбар’єрні балконні двері як системна опція
04
Комбінація з фасадними та дверними системами Schüco
ІНЖЕНЕРНИЙ ВИБІР
65 чи 75 мм — вирішує не назва системи.
Ми порівнюємо габарити, теплотехніку, скло, фурнітуру й архітектурну ширину профілю. У частині об’єктів AWS 65 є оптимальнішою і економічно, і конструктивно.
01
Теплотехніка
Розраховуємо Uw конкретного вікна разом зі склопакетом і дистанційною рамкою.
02
Габарити стулки
Перевіряємо вагу скла, тип фурнітури та допустимі розміри для обраної схеми.
03
Монтажний вузол
Узгоджуємо положення рами в утепленні, опорну основу, герметизацію та зовнішній водовідвід.
РЕАЛІЗОВАНИЙ ПРОЄКТ
AWS 65 у реальному об’єкті BIFORIUM.
У резиденції в Естепоні AWS 65 працює разом із ASE 60 та багатошаровим сонцезахисним склопакетом.
ESTEPONA / PRIVATE RESIDENCE
Резиденція в Естепоні
Schüco AWS 65 / ASE 60 та склопакет Planitherm 4S з ламінованим внутрішнім склом.
Дивитися проєкт ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Монтажна позиція, опора, утеплення, герметизація й водовідведення повинні бути частиною специфікації, а не імпровізацією на об’єкті.
Перейти до інженерних вузлів ↗Фурнітура визначає допустиму геометрію стулки не менше, ніж сам профіль. Приховані петлі й автоматика потребують раннього вибору.
Монтажна позиція, опора, утеплення, герметизація й водовідведення повинні бути частиною специфікації, а не імпровізацією на об’єкті.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ВІКОННА СПЕЦИФІКАЦІЯ
Надішліть розміри та вимоги до вікон.
Перевіримо схему відкривання, скло, теплотехніку, фурнітуру і вузол монтажу та скажемо, чи достатньо AWS 65 або потрібна інша платформа.
