Schüco / Стійково-ригельні фасади
FWS 50
Високопродуктивна 50-мм фасадна платформа Schüco для вертикальних фасадів і світлопрозорих дахів. Широка системна база дозволяє інтегрувати вікна, двері, автоматику та сонцезахисні компоненти.
СИСТЕМНІ ПАРАМЕТРИ
50 мм видимої ширини — решта визначається статикою.
У фасаді FWS 50 архітектор бачить 50-мм ритм, але реальна глибина стійок і ригелів залежить від прольоту, кроку, вітру та ваги заповнення.
Видима ширина
50 мм
Глибина стійки / ригеля
50–250 мм
Uf рами
від 1,5 W/m²K
Заповнення / склопакет
4–62 мм
Макс. вага скла
до 1080 кг
Звукоізоляція
до 48 dB
Повітропроникність
AE
Водонепроникність
RE1200
Опір вітру
2,0 / 3,0 kN/m²
Ударостійкість
I5 / E5
Зламостійкість
до RC3
Нахил покрівлі
5–90°
Для FWS 50 характеристики задаються не одним профілем, а фасадною схемою. Прольоти стійок, крок ригелів, скло й анкери потрібно перевіряти для конкретної сітки.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю FWS 50 у деталях.

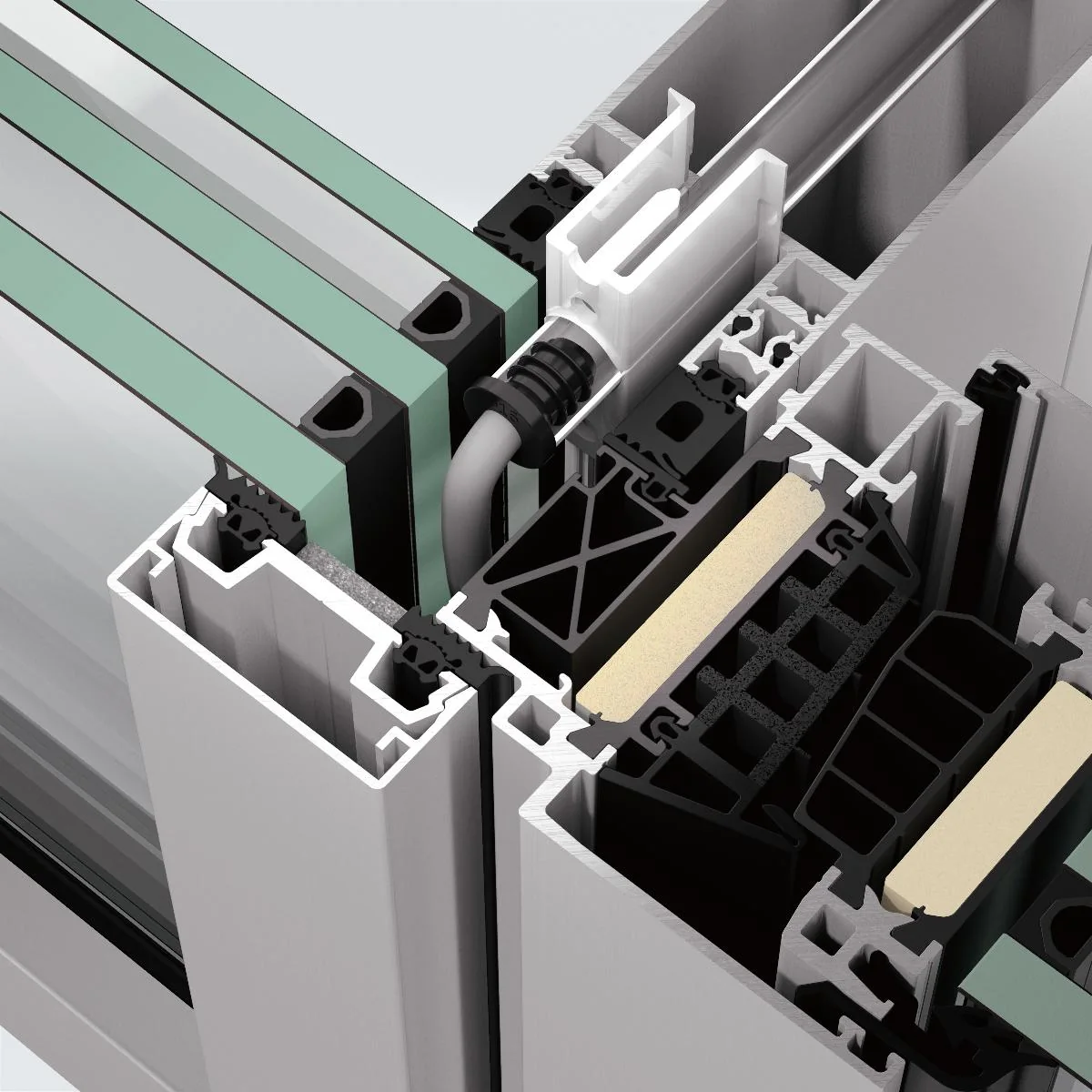

Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
ФАСАДНА АРХІТЕКТУРА
Одна платформа — багато оболонок.
01
Вертикальні фасади та зони світлопрозорого даху
02
Різні декоративні притискні планки та кришки
03
Інтеграція системних вікон, дверей і сонцезахисту
04
Варіант FWS 50.SI для підвищених теплотехнічних вимог
ФАСАДНА ІНЖЕНЕРІЯ
Профіль вибирається після статичного розрахунку.
Крок стійок, висота фасаду, вітрове навантаження та склопакет визначають реальну глибину перерізу. Типова картинка профілю без цих даних нічого не гарантує.
01
Статика
Розраховуємо прогини стійок і ригелів та перевіряємо несучу здатність під вагою скла.
02
Склопакет
Враховуємо товщину, масу, опорні блоки, крайові навантаження та сонячний фактор.
03
Вода і деформації
Проєктуємо внутрішні рівні дренажу, стики, температурні переміщення та примикання до конструкції будівлі.
BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
Перейти до інженерних вузлів ↗Відкривні вставки, приводи та вентиляцію закладаємо до статичного розрахунку фасаду.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ФАСАДНИЙ РОЗРАХУНОК
Надішліть фасадні осі та висоти.
Потрібні крок стійок/ригелів, габарити, висота будівлі, географія, склопакет і прив’язка до перекриттів. Після цього визначаємо перерізи.
Надіслати фасад ↗
