Фасадне скло підбираємо по сонцю, безпеці, спандрелях, вазі й допустимому прогину; одна формула рідко підходить усій оболонці.
Schüco / Структурні фасади
FWS 50 SG
Structural Glazing-варіант FWS 50 для фасадів, які мають сприйматися як суцільна площина скла. Система підтримує flush all-glass і semi-structural архітектуру та інтеграцію відкривних елементів AWS 114.
СИСТЕМНІ ПАРАМЕТРИ
Structural glazing — це не просто відсутність кришки.
У FWS 50 SG критичними стають геометрія структурного склопакета, касетна логіка, герметизація швів, опори скла та температурні переміщення.
Видима ширина
50 мм
Глибина стійки / ригеля
50–255 мм
Uf рами
від 1,4 W/m²K
Заповнення / склопакет
32–44 мм
Макс. розмір елемента
до 2600 × 4200 мм
Ширина шва
20 мм
Звукоізоляція
до 44 dB
Повітропроникність
AE1200
Водонепроникність
RE1200
Опір вітру
2,0 / 3,0 kN/m²
Ударостійкість
I5 / E5
Зламостійкість
до RC2
У FWS 50 SG до звичайної фасадної статики додається structural glazing. Формат скла, крайова зона, силіконовий шов і сумісність матеріалів визначаються для конкретного модуля.

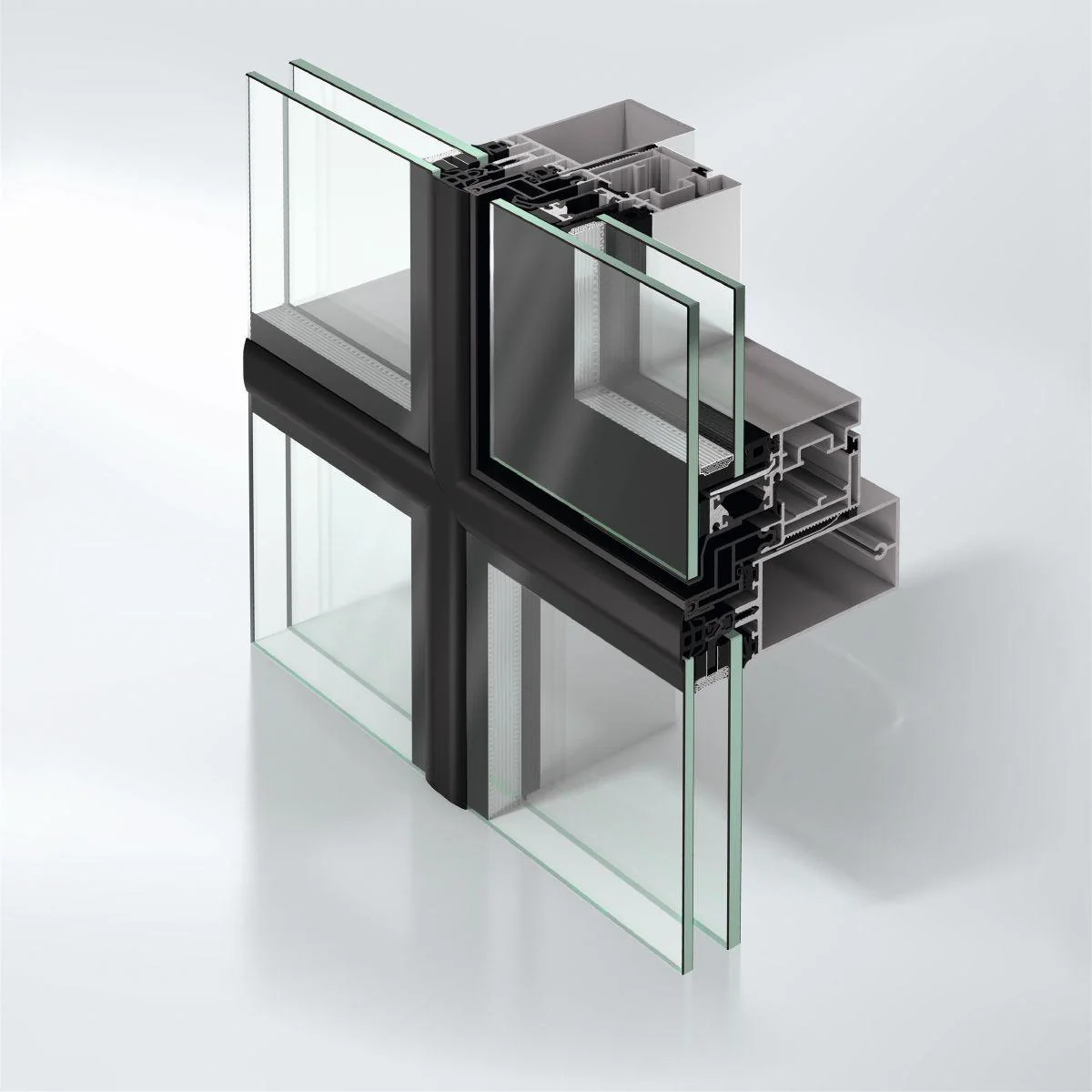

СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю FWS 50 SG у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
СКЛЯНА ОБОЛОНКА
Мінімум зовнішнього металу.
01
Суцільний all-glass вигляд або semi-structural варіант
02
Великоформатні скляні поля
03
Інтеграція відкривних елементів AWS 114
04
Горизонтальне або вертикальне архітектурне акцентування за допомогою кришок у відповідних зонах
СТРУКТУРНЕ СКЛІННЯ
Шов і клейова зона стають конструктивними елементами.
Для SG-фасаду розрахунок охоплює не лише стійки. Структурний силікон, касета, край скла, тиск вітру, власна вага та деформації будівлі мають працювати разом.
01
Структурний шов
Геометрія та матеріали клейової зони визначаються технологією фасадного пакета.
02
Скло
Перевіряємо товщину, термообробку, прогин, крайові напруження та сумісність герметиків.
03
Монтаж
Контролюємо площинність, ширину швів, послідовність встановлення та водовідведення.
BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
Перейти до інженерних вузлів ↗Відкривні вставки, приводи та вентиляцію закладаємо до статичного розрахунку фасаду.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ПЕРЕВІРКА СТРУКТУРНОГО СКЛІННЯ
Надішліть фасадну сітку та тип склопакета.
Перевіримо конструктивну схему, навантаження, шов, касети, скло, деформації та монтажну послідовність.
