Сітка фасаду та навантаження
Крок стійок і розміри скла визначають разом із вітровим розрахунком, допустимими прогинами та кріпленнями. Каталожна глибина профілю сама по собі не задає допустимий проліт.
REYNAERS ALUMINIUM / Стійко-ригельні фасади
ConceptWall 60

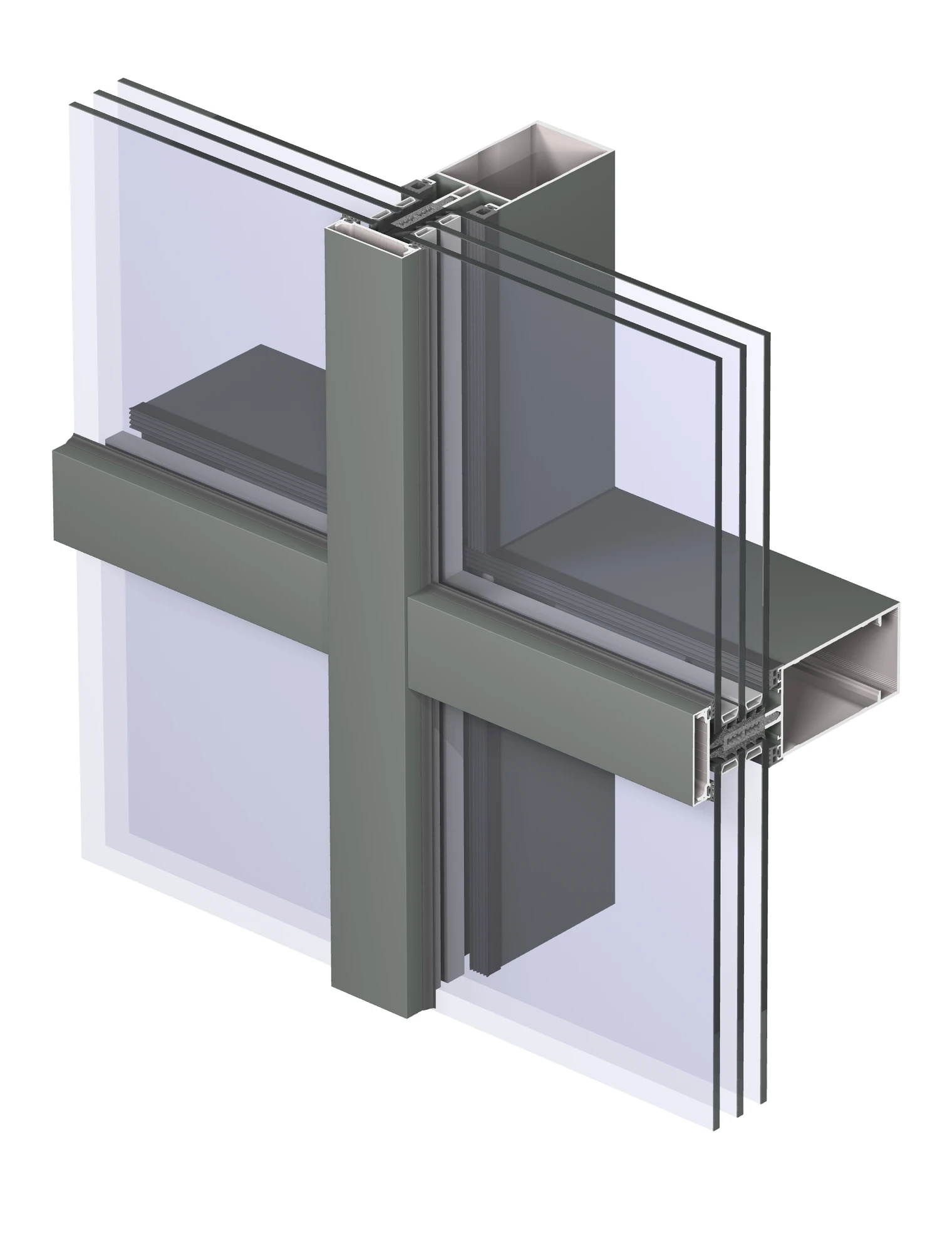

Фасадна система Reynaers із видимою шириною профілю 60 мм. Виконання High Insulation поєднує теплоізольовані вузли з двокамерним склінням для великих світлопрозорих площин.
ХАРАКТЕРИСТИКИ
ConceptWall 60 / High Insulation
| Видима ширина, зсередини / ззовні | 60 / 60 мм |
|---|---|
| Глибина стійки | 62,5–251,5 мм |
| Мінімальна глибина ригеля | 67,2 мм |
| Товщина скління (картка UA) | 22–62 мм |
| Висота фальца скління (картка UA) | 25 мм |
| Uf профілю — найкраще каталожне значення | 0,8 W/m²K |
| Повітронепроникність | A4 (600 Pa) |
| Водонепроникність | RE1200 (1200 Pa) |
| Опір вітровому навантаженню | 2400 Pa |
| Звукоізоляція Rw(C;Ctr) | 47(−2;−5) dB |
| Зламостійкість, за комплектацією | RC2–RC3 |
До якої конфігурації належать показники
Показники належать виконанню High Insulation, а не всім варіантам ConceptWall 60. Uf = 0,8 W/m²K — найкраще заявлене значення для профілю; це не Ucw усього фасаду. Ucw розраховують для конкретної сітки, склопакета та вузлів. Діапазон скління 22–62 мм і фальц 25 мм наведено за українською карткою цього виконання.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Нижче наведено джерела для конкретного виконання. Розміри, доступні лише в українській технічній картці, позначено в таблиці.
Глобальні технічні дані ↗Українські технічні дані ↗Документи виробника ↗Як читати січення профілів ↗
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
