Модульність і логістика
Розміри елементів узгоджуємо з розбивкою фасаду, транспортуванням, підйомом і послідовністю монтажу. Цехова підготовка потребує точного погодження стиків заздалегідь.
REYNAERS ALUMINIUM / Елементні фасади

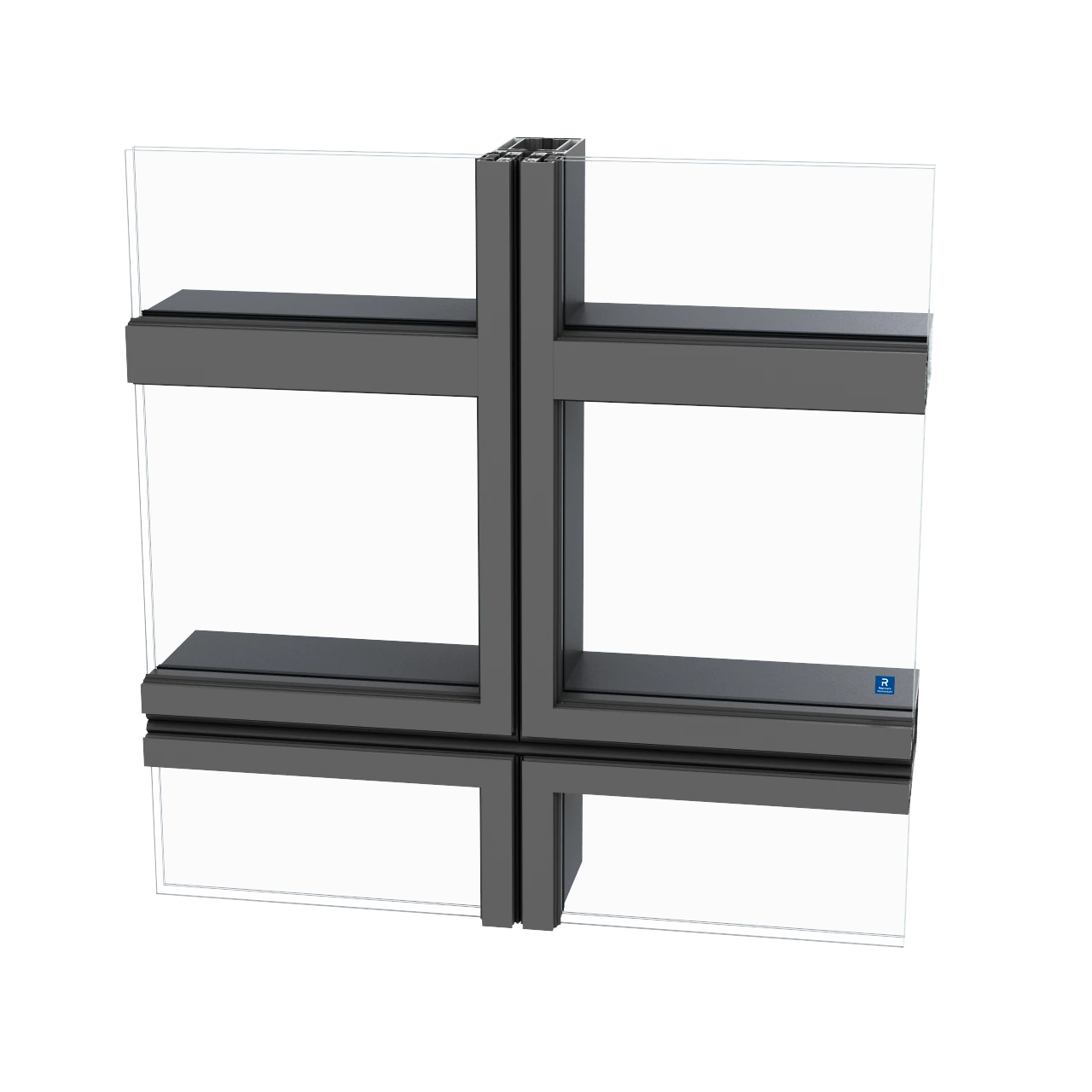

ElementFaçade 7
Елементний фасад Reynaers із видимою шириною 75 мм для модулів, які готують до монтажу в цеху. Виконання Functional зі штапиком на глобальному сайті виробника називається Glazing Bead.
ХАРАКТЕРИСТИКИ
ElementFaçade 7 / Functional / Glazing Bead
| Видима ширина, зсередини / ззовні | 75 / 75 мм |
|---|---|
| Мінімальна глибина стійки | 169,5 мм |
| Мінімальна глибина ригеля | 169,5 мм |
| Максимальна висота елемента (картка UA) | 3700 мм |
| Ширина елемента (картка UA) | 1000–2700 мм |
| Товщина скління (картка UA) | 26–63 мм |
| Висота фальца скління (картка UA) | 12,5 мм |
| Uf профілю — найкраще каталожне значення | 1,3 W/m²K |
| Повітронепроникність | AE1200 (1200 Pa) |
| Водонепроникність | RE1200 (1200 Pa) |
| Опір вітровому навантаженню | 2400 Pa |
| Звукоізоляція Rw(C;Ctr) | 43(−2;−4) dB |
До якої конфігурації належать показники
Дані стосуються виконання Functional / Glazing Bead. Uf = 1,3 W/m²K описує найкраще каталожне значення профілю, а не теплоізоляцію цілого фасаду Ucw. Габарити елементів, діапазон скління та висота фальца взяті з української картки. Граничні розміри перевіряють разом із вагою скла, навантаженнями й опорами — їх не можна автоматично поєднувати в одному модулі.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Нижче наведено джерела для конкретного виконання. Розміри, доступні лише в українській технічній картці, позначено в таблиці.
Глобальні технічні дані ↗Українські технічні дані ↗Документи виробника ↗Як читати січення профілів ↗
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
ПЕРЕВІРКА ДЛЯ ПРОЄКТУ
Від профілю до готової конструкції.
Стики між елементами
Перевіряємо стики модулів, ущільнення, дренаж і допустимі переміщення перекриттів. Ці вузли важливі для стабільної роботи оболонки після монтажу.
Теплотехніка та скління
Розрахунок Ucw виконуємо для вибраної конфігурації. Сонцезахисні характеристики, безпечне скло та акустику добираємо під вимоги будівлі, а не лише за найкращим показником профілю.
