Теплова оболонка входу
Результат залежить не лише від глибини профілю. Перевіряємо Ud дверей із фактичним заповненням, примикання до утеплення та опору під порогом.
REYNAERS ALUMINIUM / Алюмінієві двері

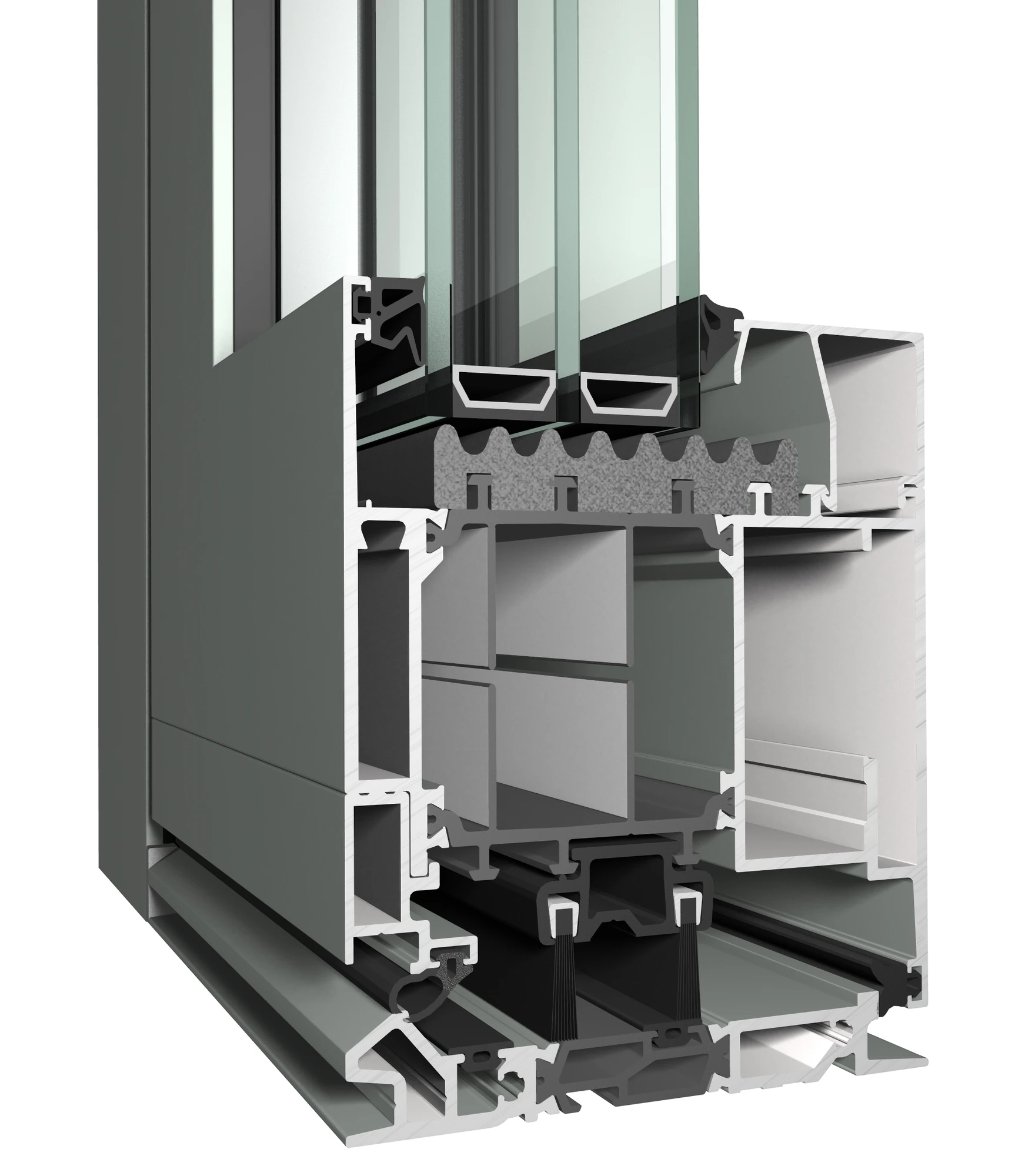

MasterLine 10
Дверна система Reynaers із рамою 97 мм для входів із високими вимогами до теплоізоляції. Наведено характеристики Functional: глибину стулки, робочі габарити та умови еталонного розрахунку Ud.
ХАРАКТЕРИСТИКИ
MasterLine 10 / Functional
| Глибина рами | 97 мм |
|---|---|
| Глибина дверної стулки | 107 мм |
| Мін. видима ширина рама + стулка, всередину | 155 мм |
| Ширина стулки, каталожний діапазон | 500–1400 мм |
| Макс. висота стулки | 3000 мм |
| Макс. вага стулки | 250 кг |
| Uf — найкраще каталожне значення | 0,99 W/m²K |
| Ud — для еталонних дверей нижче | 0,82 W/m²K |
| Повітронепроникність | 4 (600 Pa) |
| Водонепроникність | 9A (600 Pa) |
| Опір вітровому навантаженню | C3 (1200 Pa) |
| Звукоізоляція Rw(C;Ctr) | 40(−1;−3) dB |
До якої конфігурації належать показники
Ud = 0,82 W/m²K: одностулкові двері всередину, 1,23 × 2,18 м, Ug = 0,6 W/m²K, тепла дистанційна рамка, видима ширина 162 мм, склопакет 36 мм. Це еталон Functional, а не загальна картка серії з іншим склопакетом. Мінімальна геометрія 155 мм і еталонна ширина 162 мм описують різні профільні комбінації.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Таблиця стосується точного дверного виконання виробника. Ud та умови еталона наведено за глобальною технічною карткою; українські дані також доступні за посиланням.
Глобальні технічні дані ↗Українські технічні дані ↗Документи виробника ↗Як читати січення профілів ↗
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
ПЕРЕВІРКА ДЛЯ ПРОЄКТУ
Від профілю до готової конструкції.
Великоформатна стулка
Висота до 3000 мм, ширина до 1400 мм і вага до 250 кг — окремі каталожні обмеження. Їх одночасна досяжність потребує перевірки конструкції та фурнітури.
Functional і решта серії
Не підміняємо Functional показниками Terrace Door, Passive чи іншого теплоізоляційного виконання. Для зміни типу дверей потрібні відповідні креслення й технічні дані.
