Рисунок і видимі лінії
91,5 мм — мінімальна комбінація рами та стулки для відкривання всередину, а не ширина кожного елемента. Для сусідніх глухих частин і стиків потрібні окремі січення.

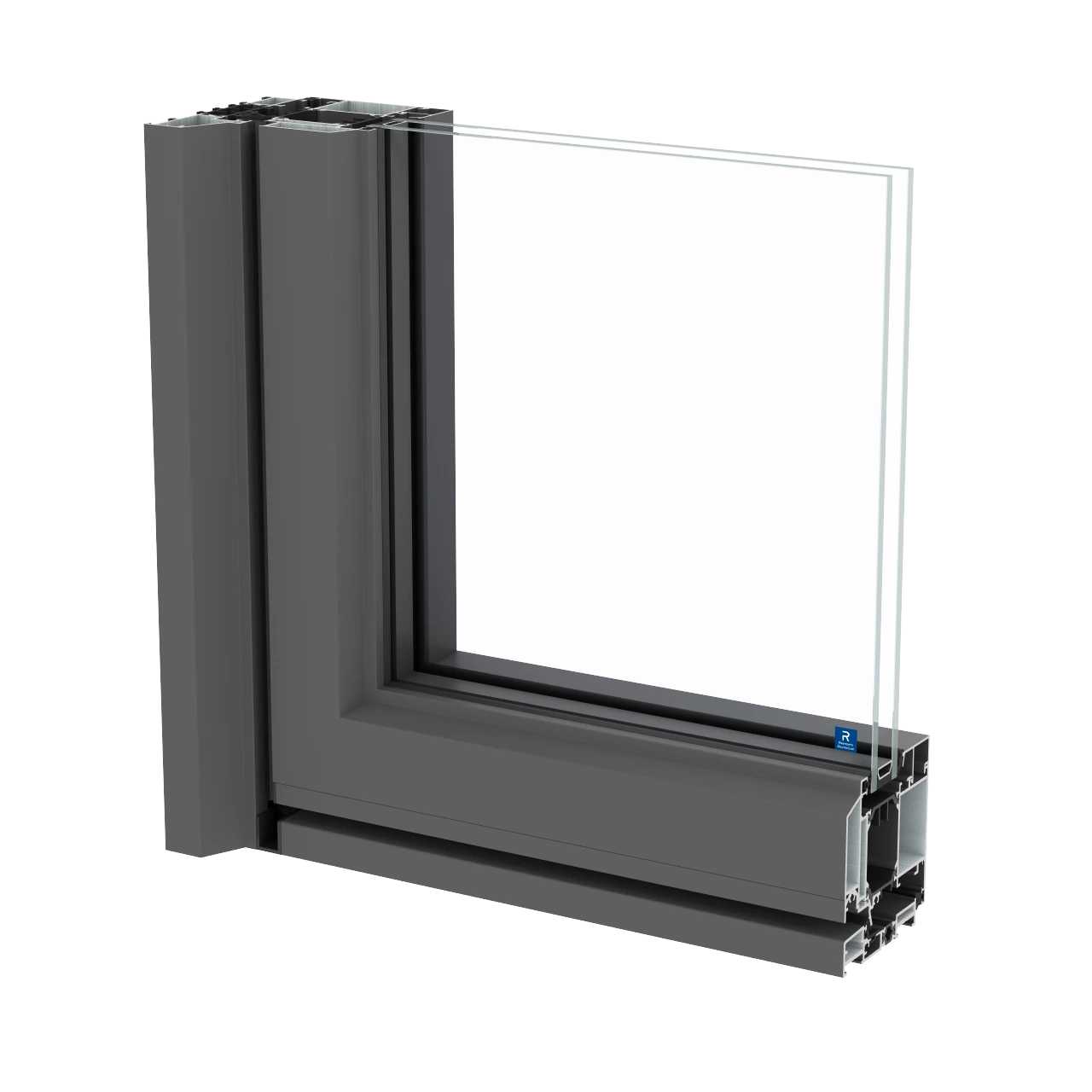

REYNAERS ALUMINIUM / Тонкопрофільні алюмінієві двері
SlimLine 38
Дверне виконання Classic серії SlimLine 38 із тонкими видимими лініями. Для входів, де важливий рисунок заскленої конструкції; вузький профіль погоджуємо з потрібним проходом, вагою та способом замикання.
ХАРАКТЕРИСТИКИ
SlimLine 38 / Classic
| Глибина рами | 99 мм |
|---|---|
| Глибина дверної стулки | 86 мм |
| Мін. видима ширина рама + стулка, всередину | 91,5 мм |
| Мін. видима ширина рама + стулка, назовні | 95,5 мм |
| Ширина стулки, каталожний діапазон | 750–1250 мм |
| Макс. висота стулки | 3000 мм |
| Макс. вага стулки | 200 кг |
| Uf — найкраще каталожне значення | 1,6 W/m²K |
| Ud — для еталонних дверей нижче | 0,97 W/m²K |
| Повітронепроникність | 4 (600 Pa) |
| Водонепроникність | 8A (450 Pa) |
| Опір вітровому навантаженню | C3 (1200 Pa) |
До якої конфігурації належать показники
Ud = 0,97 W/m²K: одностулкові двері всередину, 1,23 × 2,18 м, Ug = 0,6 W/m²K, тепла дистанційна рамка, видима ширина 103 мм, склопакет 24 мм. Це не мінімальна комбінація 91,5 мм. Показники належать дверям Classic; акустичні дані з іншого виконання Entrance Door не додано.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Таблиця стосується точного дверного виконання виробника. Ud та умови еталона наведено за глобальною технічною карткою; українські дані також доступні за посиланням.
Глобальні технічні дані ↗Українські технічні дані ↗Документи виробника ↗Як читати січення профілів ↗
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
ПЕРЕВІРКА ДЛЯ ПРОЄКТУ
Від профілю до готової конструкції.
Відкривання та прохід
Габарит стулки не дорівнює чистому проходу. Розташування ручки, петель, обмежувача та напрямок відкривання погоджуємо з планом входу.
Classic, не Ferro
Зберігаємо саме геометрію дверей Classic. Інші дизайни SlimLine 38 та віконні версії можуть мати іншу глибину й характеристики; їх перевіряємо окремо.
