Не плутати з вікнами CS 77
Дверна стулка Functional має глибину 68 мм; віконна версія — іншу геометрію. Спільна назва серії не робить характеристики взаємозамінними.
REYNAERS ALUMINIUM / Алюмінієві двері

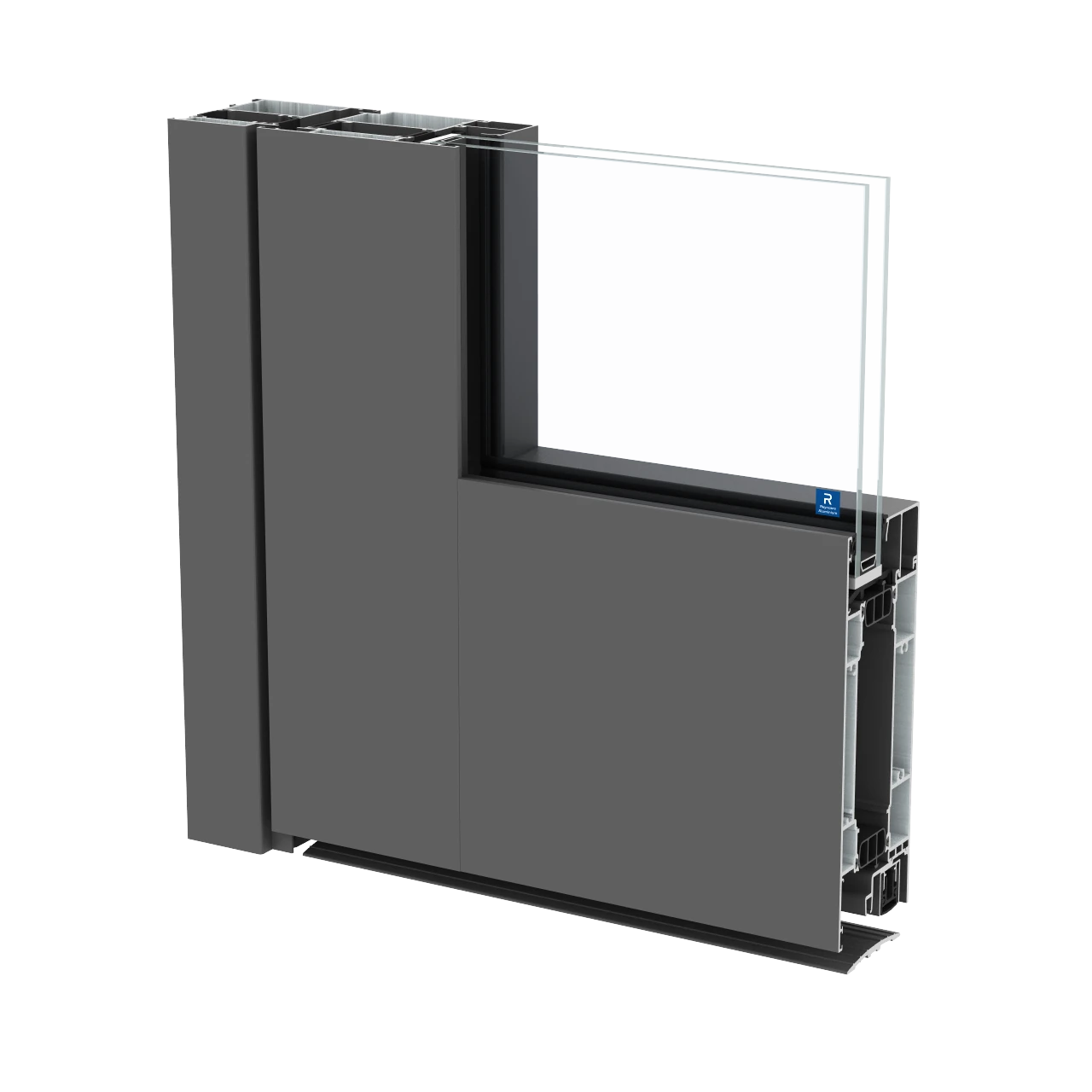

ConceptSystem 77
Дверна система Reynaers із терморозривом і глибиною рами 68 мм. Виконання Functional для засклених входів: окрема дверна геометрія, перевірка щоденних навантажень і герметичності примикань.
ХАРАКТЕРИСТИКИ
ConceptSystem 77 / Functional
| Глибина рами | 68 мм |
|---|---|
| Глибина дверної стулки | 68 мм |
| Мін. видима ширина рама + стулка, всередину | 144 мм |
| Ширина стулки, каталожний діапазон | 500–1400 мм |
| Макс. висота стулки | 3000 мм |
| Uf — найкраще каталожне значення | 1,8 W/m²K |
| Ud — для еталонних дверей нижче | 1,4 W/m²K |
| Повітронепроникність | 4 (600 Pa) |
| Водонепроникність | 7A (300 Pa) |
| Опір вітровому навантаженню | C2 (800 Pa) |
| Звукоізоляція Rw(C;Ctr) | 41(−1;−4) dB |
До якої конфігурації належать показники
Ud = 1,4 W/m²K наведено для одностулкових дверей із відкриванням усередину: 1,23 × 2,18 м, Ug = 1,0 W/m²K, тепла дистанційна рамка, видима ширина 150 мм, склопакет 36 мм. Це не мінімальна комбінація з видимою шириною 144 мм. Ud описує двері в цілому, Uf — профіль; віконний Uw тут не застосовуємо.
Показники залежать від розмірів, комбінації профілів, фурнітури та скління. Кожен проріз потребує власної специфікації; каталожні максимуми не є гарантією для будь-якої конструкції.
Таблиця стосується точного дверного виконання виробника. Ud та умови еталона наведено за глобальною технічною карткою; українські дані також доступні за посиланням.
Глобальні технічні дані ↗Українські технічні дані ↗Документи виробника ↗Як читати січення профілів ↗
Доступність виконання, фурнітури та строки постачання в Україні уточнюються для проєкту. Наявність у каталозі не означає наявності на складі.
ПЕРЕВІРКА ДЛЯ ПРОЄКТУ
Від профілю до готової конструкції.
Щоденне користування
До замовлення погоджуємо напрямок відкривання, чистий прохід, петлі, замок і доводчик. Вагу готової стулки перевіряємо за обраним склом і фурнітурою; непідтверджену межу ваги не вказуємо.
Спеціальні виконання
Вогнестійкі, кулестійкі та панельні двері потребують окремих профілів, заповнення й документів. Параметри Functional не підтверджують цих властивостей.
