Reynaers Aluminium / Алюмінієві вікна

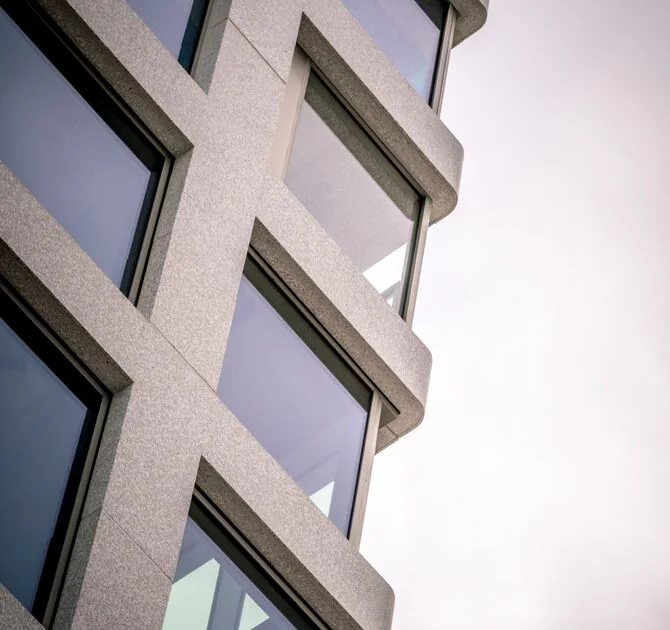

MasterLine 8 HI+
Високотеплоізольована версія флагманської віконної платформи MasterLine 8. Підходить для сучасних приватних будинків і низькоенергетичних проєктів, де потрібне поєднання тонкої архітектурної лінії, великих стулок і прогнозованих теплотехнічних показників.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Теплотехніка без компромісу з архітектурою.
HI+ — не окрема “магічна” система, а високотеплоізольована конфігурація MasterLine 8. На етапі проєктування ми перевіряємо не лише паспортний Uw, а й реальний розмір стулки, склопакет, частку рами та монтажний вузол.
Монтажна глибина
77 мм
Видима ширина
від 97 мм
Uf рами
до 1,3 W/m²K
Uw конструкції
до 0,89 W/m²K
Макс. висота
до 2800 мм
Макс. вага стулки
до 200 кг
Повітропроникність
клас 4
Водонепроникність
E900
Опір вітру
C5
Звукоізоляція
до 46 dB
Наведені показники HI+ отримані на конкретних випробуваних конфігураціях. Для робочого вікна ми окремо рахуємо частку рами, склопакет, крайову зону та геометрію стулки.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю MasterLine 8 HI+ у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
МОЖЛИВОСТІ
Коли HI+ має сенс.
01
Низькоенергетичні та добре утеплені приватні будинки
02
Приховані петлі та чисті внутрішні лінії
03
Скляні кути, прихований дренаж і моторизація як опції системи
04
Акустика до 46 dB у відповідних тестових конфігураціях
ІНЖЕНЕРНИЙ ПІДХІД
Паспортний Uw — лише початок.
Для великого вікна результат визначає не тільки профіль. Ми моделюємо частку рами, підбираємо Ug і дистанційну рамку, перевіряємо вагу скла, прогини та опорні точки.
01
Склопакет
Підбираємо Ug, сонцезахист, безпечне загартоване/ламіноване скло та дистанційну рамку під орієнтацію фасаду.
02
Фурнітура
Перевіряємо допустиму вагу й геометрію стулки; для чистої естетики розглядаємо приховані петлі.
03
Монтаж
Тепла система втрачає сенс при холодній опорі або негерметичному примиканні — вузол проєктується разом з конструкцією.
BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Монтажна позиція, опора, утеплення, герметизація й водовідведення повинні бути частиною специфікації, а не імпровізацією на об’єкті.
Перейти до інженерних вузлів ↗Фурнітура визначає допустиму геометрію стулки не менше, ніж сам профіль. Приховані петлі й автоматика потребують раннього вибору.
Монтажна позиція, опора, утеплення, герметизація й водовідведення повинні бути частиною специфікації, а не імпровізацією на об’єкті.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ПІДБІР СИСТЕМИ
Порівняємо HI+ з альтернативами під ваш проєкт.
Надішліть фасади, плани або відомість прорізів. Ми перевіримо, чи потрібен HI+, який склопакет дає потрібний Uw і як вирішити монтажний контур.
