Для великого слайдера скло визначає не тільки Ug: його вага, сонячний фактор, загартування та триплекс напряму впливають на механіку й монтаж.
Reynaers Aluminium / Панорамні розсувні системи

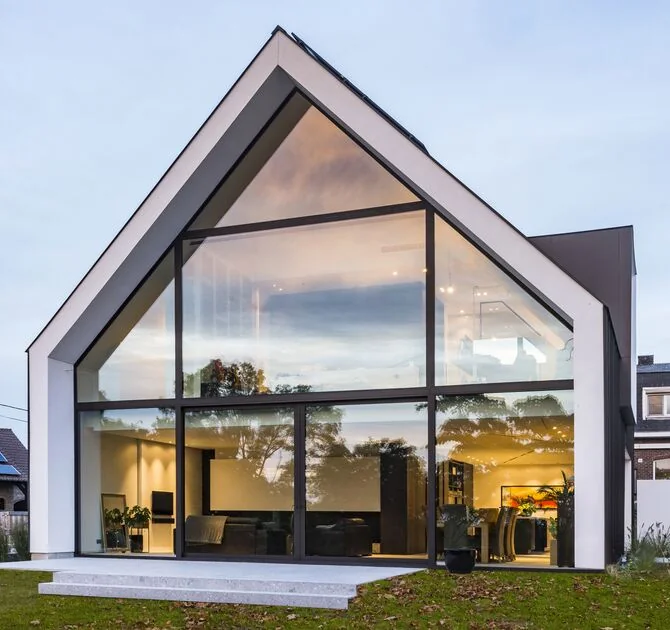

MasterPatio HI
Високотеплоізольована версія MasterPatio для великих панорамних прорізів. Система поєднує стулки до 600 кг, низький або нульовий поріг і високі класи повітро-, водо- та вітронепроникності — тому підходить для складних приватних об’єктів і відкритих терас.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Великі стулки потребують системного розрахунку.
MasterPatio HI має дуже сильні паспортні показники, але в реальному проєкті критичними стають вага конкретного склопакета, довжина направляючої, схема опор, дренаж і жорсткість монтажної основи.
Uw конструкції
до 0,8 W/m²K
Заповнення / склопакет
16–62 мм
Макс. формат стулки
до 3600 × 3600 мм
Макс. вага стулки
до 600 кг
Повітропроникність
клас 4
Водонепроникність
E1200
Опір вітру
C5
Звукоізоляція
до 44 (-1; -4) dB
Безбар’єрний поріг
0 мм
Тип системи
підйомно-розсувна HI
Для MasterPatio HI паспортні значення мають сенс разом зі схемою стулок і нижнім вузлом. Розмір, маса скла, поріг та опора можуть змінити результат сильніше, ніж різниця між двома каталожними цифрами.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю MasterPatio HI у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
МОЖЛИВОСТІ
Не просто “великий слайдер”.
01
Монорейкові, дво- та трирейкові схеми
02
Низький/нульовий поріг, прихований дренаж і інтегрований жолоб як опції
03
Моторизація та інтеграція з smart-home сценаріями
04
RC2, акустика до 44 dB і ресурс до 50 000 циклів у відповідних конфігураціях
ІНЖЕНЕРІЯ
Основа та вода важливі не менше за профіль.
На MasterPatio ми окремо проєктуємо нижню опору, дренаж і примикання до тераси. Саме ці три вузли найчастіше визначають довговічність великої розсувної конструкції.
01
Опорна база
Перевіряємо рівність, жорсткість і неперервність опори під усією направляючою; локальні “підкладки” для великих ваг неприйнятні.
02
Дренаж
Узгоджуємо штатний водовідвід системи з зовнішнім каналом, гідроізоляцією та висотами чистої підлоги.
03
Скло та монтаж
Вага 3–4-метрових пакетів визначає логістику, вакуумний монтаж, допустимий прогин і налаштування роликових кареток.
РЕАЛІЗОВАНИЙ ПРОЄКТ
MasterPatio HI у реальній архітектурі.
Для вілли в Calpe система працює разом із MasterLine 8 HI, триплексним/загартованим склом, морським покриттям і продуманими дренажними вузлами.
CALPE / PRIVATE VILLA
Villa in Calpe
Reynaers MasterLine 8 HI / MasterPatio HI, RAL 7021 Coatex Seaside PA та теплі монтажні основи.
Дивитися проєкт ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
Перейти до інженерних вузлів ↗Ручну або моторизовану фурнітуру підбираємо після перевірки реальної маси стулки та сценарію користування.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
РОЗРАХУНОК СЛАЙДЕРА
Надішліть отвір — перевіримо реальну конфігурацію.
Потрібні ширина, висота, схема відкривання, рівні підлоги та бажаний склопакет. Ми перевіримо вагу, поріг, дренаж і монтажну основу.
