Для великого слайдера скло визначає не тільки Ug: його вага, сонячний фактор, загартування та триплекс напряму впливають на механіку й монтаж.
Reynaers Aluminium / Алюмінієві розсувні системи
MasterPatio
Преміальна розсувна та підйомно-розсувна система Reynaers для великих стулок, низьких порогів і високих показників тепло- та водозахисту.
КЛЮЧОВІ ПАРАМЕТРИ
Що важливо на етапі підбору.
MasterPatio потрібно читати через вагу стулки, поріг і водовідведення.
Uw конструкції
до 0,8 W/m²K
Макс. формат стулки
до 3600 × 3600 мм
Макс. вага стулки
до 600 кг
Макс. вага глухого скла
до 1200 кг
Повітропроникність
клас 4
Водонепроникність
E1200
Опір вітру
C5
Звукоізоляція
до 44 (-1; -4) dB
Безбар’єрний поріг
0 мм
Тип системи
підйомно-розсувна
Для HST головний ризик рідко знаходиться в центральній частині рами. Більше значення мають каретки, жорсткість основи, рівень чистої підлоги та те, як зовнішня вода проходить повз поріг.

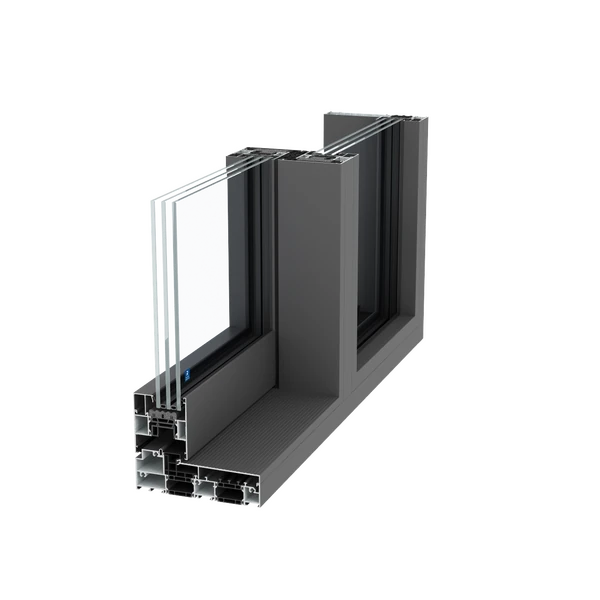

СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю MasterPatio у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
АРХІТЕКТУРНІ МОЖЛИВОСТІ
Чому розглядаємо цю систему.
01
Slim та Functional дизайни
02
Водонепроникність до E1200 у заявлених конфігураціях
03
Варіанти Open Corner і 3-rail
04
Можливість прихованого дренажу та інтеграції автоматики
СИСТЕМНА ЛОГІКА
* Дані Reynaers описують конкретні конфігурації MasterPatio. Реальний елемент залежить від схеми рейок, розмірів стулок, скла та виконання нижнього вузла.
MasterPatio працює добре тоді, коли низ конструкції спроєктований разом із терасою.
Як ми проєктуємо ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
Перейти до інженерних вузлів ↗Ручну або моторизовану фурнітуру підбираємо після перевірки реальної маси стулки та сценарію користування.
Поріг, несуча основа, чистова підлога і лінійний дренаж мають бути узгоджені до замовлення конструкції.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ПОЧАТИ ПРОЄКТ
Підберемо систему під архітектуру.
Надішліть розмір прорізу, схему стулок і розріз підлоги біля тераси. Цього достатньо, щоб почати перевірку MasterPatio по вазі, порогу й дренажу.
