Reynaers Aluminium / Тонкопрофільні алюмінієві вікна

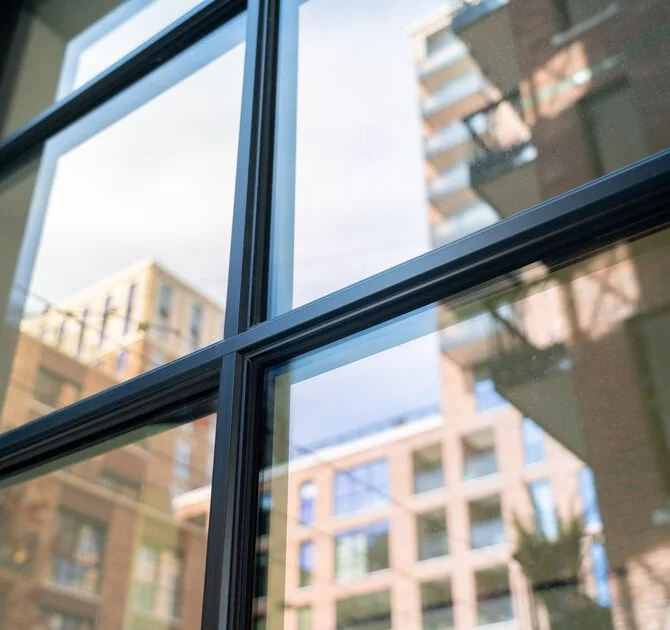

SlimLine 38 — алюмінієві вікна
Тонкопрофільна система з характерною steel-look естетикою для реконструкцій і сучасної архітектури, де важливі вузькі видимі лінії.
КЛЮЧОВІ ПАРАМЕТРИ
Що важливо на етапі підбору.
SlimLine 38 вибирають за пропорцією профілю — але перевіряють як повноцінне вікно.
Глибина системи
107 мм
Видима ширина
від 60 мм
Uf рами
до 1,4 W/m²K
Uw конструкції
до 0,74 W/m²K
Макс. висота
до 3000 мм
Макс. вага стулки
до 170 кг
Повітропроникність
клас 4
Водонепроникність
9A
Опір вітру
C3
Звукоізоляція
до 48 (-1; -3) dB
Тонка сталеподібна геометрія добре працює в реконструкціях і стриманій сучасній архітектурі. Водночас розмір стулки, склопакет, теплотехніка й фурнітура залишаються такими самими інженерними обмеженнями, як у будь-якій іншій системі.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю SlimLine 38 у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
АРХІТЕКТУРНІ МОЖЛИВОСТІ
Чому розглядаємо цю систему.
01
Steel-look архітектура без стилізації під масивний профіль
02
Варіанти відкривання всередину та назовні
03
HI+ для підвищеної теплоізоляції
04
Підходить для складної геометрії та реконструкцій
СИСТЕМНА ЛОГІКА
* Опубліковані значення SlimLine 38 належать до конкретних конфігурацій. Вибрана естетика профілю, скло та тип відкривання змінюють характеристики готового вікна.
У SlimLine 38 спочатку визначаємо архітектурну лінію, потім перевіряємо її технічні межі.
Як ми проєктуємо ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Монтажна позиція, опора, утеплення, герметизація й водовідведення повинні бути частиною специфікації, а не імпровізацією на об’єкті.
Перейти до інженерних вузлів ↗Фурнітура визначає допустиму геометрію стулки не менше, ніж сам профіль. Приховані петлі й автоматика потребують раннього вибору.
Монтажна позиція, опора, утеплення, герметизація й водовідведення повинні бути частиною специфікації, а не імпровізацією на об’єкті.
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ПОЧАТИ ПРОЄКТ
Підберемо систему під архітектуру.
Надішліть фото фасаду або креслення прорізів і покажіть бажану стилістику профілю. Порівняємо варіанти SlimLine 38 по вигляду та технічних межах.
