Reynaers Aluminium / Стоєчно-ригельні фасади
ConceptWall 50
50-мм фасадна платформа Reynaers для вертикальних фасадів, дахового скління, структурного скління та інтеграції відкривних елементів.

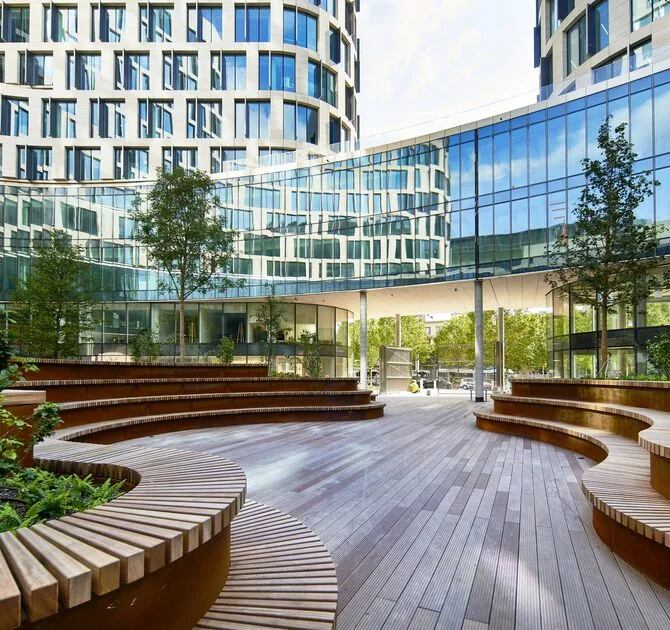

Зображення виробникаReynaers Aluminium ↗
КЛЮЧОВІ ПАРАМЕТРИ
Що важливо на етапі підбору.
ConceptWall 50 потрібно підбирати за фасадною сіткою, а не за однією цифрою.
Видима ширина
50 мм
Uf рами
до 0,56 W/m²K
Звукоізоляція
до 47 (-2; -6) dB
Макс. вага скла
до 700 кг
Тип системи
стійко-ригельна
Пасивний рівень
CW 50-HI
Конфігурації
затискне · SG · модульне
Заповнення / склопакет
скло та непрозорі панелі
Для стоєчно-ригельного фасаду крок стійок, висота поверху, вага склопакета й точки кріплення працюють разом. Профіль, який підходить для одного модуля, може бути недостатнім для іншого на тому самому фасаді.
Офіційні дані виробника · перевірено 09/2026Відкрити офіційне джерело ↗
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю ConceptWall 50 у деталях.
Офіційне зображення виробника показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
АРХІТЕКТУРНІ МОЖЛИВОСТІ
Чому розглядаємо цю систему.
01
Широкий вибір профілів і зовнішніх накладок
02
Великі прольоти та високі ваги заповнення
03
Структурне та напівструктурне скління
04
Інтеграція вікон, дверей і дахових елементів
СИСТЕМНА ЛОГІКА
* Дані Reynaers для CW 50 стосуються визначених тестових схем. Остаточні перерізи та склопакети визначаються статикою, геометрією фасаду й вимогами конкретної ділянки.
У CW 50 система формується по модульній сітці фасаду.
Як ми проєктуємо ↗ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ПОЧАТИ ПРОЄКТ
Підберемо систему під архітектуру.
Надішліть фасадну сітку, поверхові відмітки й один характерний розріз. За цими даними можна почати перевірку CW 50 по стійках, склу та кріпленнях.
