Reynaers Aluminium / Структурне фасадне скління

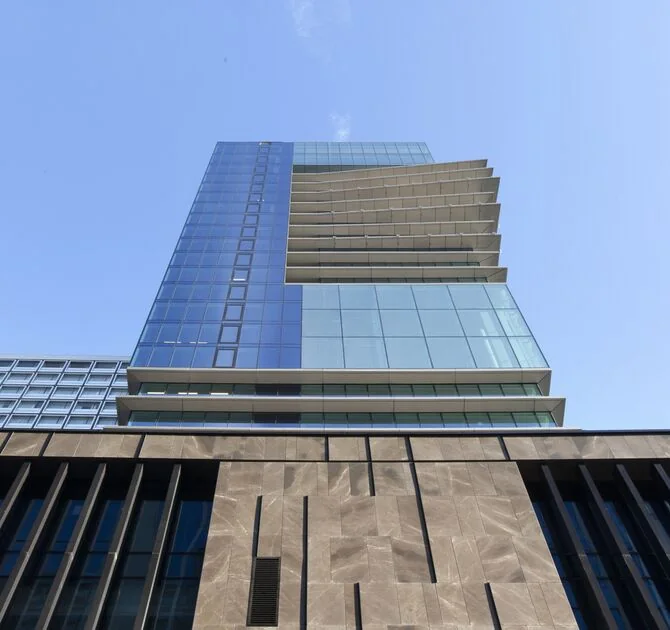

ConceptWall 50 SG
Structural Glazed-версія ConceptWall 50 для фасадів, де зовні має читатися майже суцільна площина скла без класичних притискних кришок. Склопакети структурно приклеюються до касет, а видимими залишаються контрольовані шви між модулями.
ПІДТВЕРДЖЕНІ ПАРАМЕТРИ
Структурне скління — це система швів, клею та деформацій.
CW 50-SG не можна проєктувати як “звичайний CW 50 без кришки”. Потрібно враховувати тип касети, допуски структурного силікону, геометрію склопакета, температурні деформації та дренаж фасаду.
Видима ширина
структурне герметичне скління
Ширина шва
≈ 20 мм
Повітропроникність
клас 4
Водонепроникність
RE1200
Опір вітру
A5*
Звукоізоляція
до 45 (-2; -6) dB*
Заповнення / склопакет
24–36 мм у SG-касетах*
Глибина стійки / ригеля
42–300 мм
Параметри CW 50 SG наведені для окремих випробуваних фасадних схем. У реальному фасаді силіконовий шов, формат скла, модульна сітка й кріплення перевіряються для кожної характерної зони.
СІЧЕННЯ ПРОФІЛЮ
Геометрія профілю ConceptWall 50 SG у деталях.
Зображення показує геометрію профілю, камери, терморозриви та зони скління. Остаточний вузол підбираємо під схему відкривання, склопакет, розміри конструкції й розрахункові навантаження.
ФАСАДНА АРХІТЕКТУРА
Коли SG виправданий.
01
Суцільна скляна площина без зовнішніх декоративних кришок
02
Вертикальні фасади й похилі ділянки в єдиній системній логіці
03
Інтеграція прихованого дренажу та сонцезахисту
04
Висока герметичність за умови правильної касетної технології та монтажу
ФАСАДНА ІНЖЕНЕРІЯ
Головні ризики — не там, де їх видно.
Для структурного фасаду критичні розрахунок стійок, склопакета, структурного клею і переміщень будівлі. Архітектурний шов повинен залишатися стабільним при вітрі та температурі.
01
Статика стійок
Підбираємо глибину вертикалей і ригелів за прольотом, кроком і розрахунковим вітровим тиском.
02
Структурний клей
Касета та силікон проєктуються як несучий вузол; тип, ширина й товщина клейового шва визначаються технологією фасаду.
03
Деформації й вода
Закладаємо температурні переміщення, дренажні рівні, герметизацію стиків і контроль монтажних допусків.
РЕАЛІЗОВАНИЙ ПРОЄКТ
CW 50 SG у складному монтажному контексті.
На Oltamar фасадна система працювала разом із великоформатним склом і механізованою подачею. Такі об’єкти показують, наскільки важлива координація фасаду та монтажної логістики.
OLTAMAR / CALPE
Oltamar installation
Reynaers MasterPatio / ConceptWall 50 SG, вакуумний підйом великоформатного скла та поетапний монтаж.
Дивитися проєкт ↗BIFORIUM / ПРАКТИКА
Система працює тільки разом зі склом, фурнітурою та монтажем.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
Перейти до інженерних вузлів ↗Відкривні вставки, приводи та вентиляцію закладаємо до статичного розрахунку фасаду.
Анкери, деформаційні зазори, притиск, дренаж і примикання до покрівлі та стін — частина системи, а не робота «після фасаду».
ПИТАННЯ / СПЕЦИФІКАЦІЯ
Питання, які варто закрити до специфікації.
Чи можна вибрати систему тільки за паспортними характеристиками?
Ні. Паспортні значення допомагають сформувати shortlist, але готовий елемент перевіряємо по розміру, склу, вазі, фурнітурі, навантаженнях і монтажному вузлу.
Чи однакова формула склопакета потрібна для всіх прорізів?
Не обов’язково. Південний фасад, спальня біля дороги, велика глуха панель і дверна стулка можуть вимагати різного скла навіть у межах одного будинку.
Коли потрібно погодити монтажний вузол?
До фінального замовлення. Рівень чистої підлоги, утеплення, гідроізоляція, опора і дренаж можуть змінити раму, поріг або виробничий габарит.
ЯК ЧИТАТИ ХАРАКТЕРИСТИКИ
Шість позначень, які впливають на результат.
Каталожний максимум не дорівнює характеристиці кожного виробу. Класи залежать від розміру, схеми відкривання, скла, фурнітури та випробуваної конфігурації.
ФАСАДНИЙ РОЗРАХУНОК
Надішліть фасадні креслення та осі.
Для первинної оцінки потрібні габарити, крок стійок/ригелів, висота будівлі, склопакет і географія об’єкта. Після цього можна говорити про реальні перерізи та вузли.
